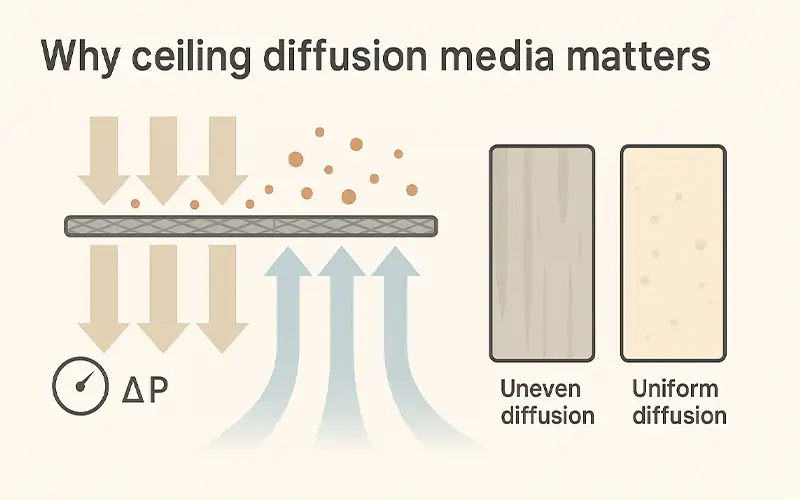

El medio de difusión del techo es la última etapa de admisión que convierte los pocos chorros de alta velocidad del plenum en una lámina de aire uniforme y de baja turbulencia, atrapando al mismo tiempo los finos desechos antes de que puedan depositarse sobre la película húmeda. Cuando está limpio, correctamente asentado y adecuadamente sellado, se obtiene una uniformidad predecible del flujo de aire, menos «dirt nibs» (impurezas) y una caída de presión estable en el punto de consigna (setpoint) objetivo del ventilador. Cuando está vencido, o instalado con fugas o hundimientos, esto se manifiesta rápidamente en la calidad del acabado y el uso de energía. Esta publicación ofrece un flujo de evaluación rápida, los nueve síntomas más comunes a vigilar y herramientas y umbrales simples para mantener su cabina funcionando de manera limpia, silenciosa y eficiente.
El medio de difusión del techo convierte los pocos chorros de alta velocidad del plenum en una lámina de aire uniforme y de baja turbulencia, atrapando también los finos desechos que los pre-filtros no capturan.
Esto mejora la calidad del acabado, mantiene los vapores en movimiento hacia el escape y ayuda al ventilador a alcanzar el flujo objetivo con una menor caída de presión.
La ventilación mínima y los indicadores para el acabado por pulverización son requeridos bajo OSHA 1910.107, y los fundamentos del control de exceso de pulverización (overspray)/flujo de aire están delineados por NIOSH hazard controls.
Las almohadillas de difusión (o cassettes de panel) realizan dos trabajos: difunden la corriente de aire del techo para una velocidad uniforme en toda el área de trabajo y capturan partículas que de otro modo generarían defectos.
Los filtros mal mantenidos restringen el flujo, permiten bolsas de recirculación e incluso pueden aumentar el riesgo de incendio, problemas destacados en la guía de cabinas de pulverización de la EPA y los recursos NESHAP (Filtros para cabinas de pulverización EPA, Resumen EPA 6H).
Las almohadillas hundidas, el bypass en los bordes o los puntos de cambio excedidos crean carriles «rápidos» y «lentos» en el flujo del techo. Los carriles rápidos impulsan el polvo hacia la película húmeda; las zonas lentas permiten que las partículas se asienten; ambos se manifiestan como «dirt nibs» que desencadenan operaciones de desbarbado, pulido o repulverización.
A medida que la resistencia aumenta, los ventiladores trabajan más intensamente (más amperios, más ruido) y sin embargo la captura empeora. Las páginas de OSHA sobre operaciones de pulverización enfatizan una ventilación mecánica adecuada y controles efectivos, mientras que los documentos de NIOSH vinculan las fallas de mantenimiento con una mayor exposición y problemas de calidad (Estándares para operaciones de pulverización OSHA, Resumen de controles de ingeniería NIOSH).

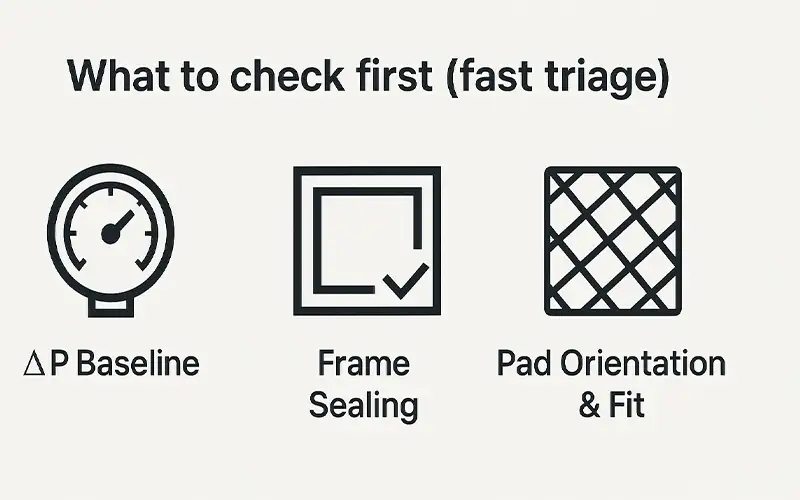

Poner a cero el manómetro con los ventiladores apagados, luego hacer funcionar la cabina y comparar la presión estática de hoy con su línea de base limpia registrada y su umbral de cambio. Si no los tiene, registre una lectura limpia con medio nuevo y establezca el cambio aproximadamente en +30–50 % sobre la línea de base.
Los indicadores de ventilación para acabado por pulverización y las prácticas aceptables se describen en OSHA 1910.107 y se refuerzan en Controles de peligros de pintura por pulverización NIOSH.
Consejo rápido: marque ambos umbrales en el manómetro para verificaciones de un vistazo.
Inspeccione cada borde del panel: huecos, sujetadores sueltos, cinta despegada, juntas aplastadas o faltantes. El bypass del borde crea velocidad del techo irregular y estelas de polvo incluso cuando el ΔP parece normal.
Use un lápiz de humo a lo largo del perímetro; vuelva a sellar y reemplace las juntas donde la compresión sea desigual. Vea los temas de orientación de mantenimiento en Controles de peligros de pintura por pulverización NIOSH.
Confirme que la cara correcta esté hacia el plenum (siga las flechas), que no haya hundimiento o pandeo, y que las costuras estén ajustadas y selladas con cinta para que la superficie actúe como un difusor uniforme.
La mala orientación o las almohadillas flojas aumentan la resistencia, fuerzan más los ventiladores y elevan el riesgo de defectos. Las expectativas de adecuación de la ventilación aparecen en OSHA 1910.107.
Después de los ajustes, verifique nuevamente el ΔP y haga una prueba rápida de humo para verificar una succión uniforme.

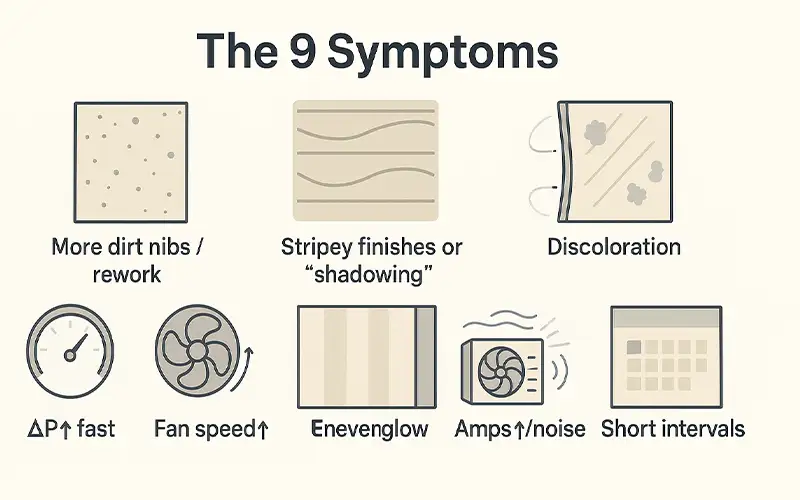

Lo que ve → pequeñas protuberancias en transparente/color, más ciclos de desbarbado/pulido
Causas probables → medio de difusión cargado, fugas de admisión aguas arriba, sellado deficiente
Primeras soluciones → verificar ΔP vs línea de base; inspeccionar/ajustar bordes y juntas; reemplazar almohadillas
Lo que ve → bandas visibles o «sombras» opacas a lo largo de los paneles
Causas probables → difusión no uniforme, paneles hundidos/mal orientados, distribución desigual en el plenum
Primeras soluciones → recolocar almohadillas con la cara correcta; ajustar costuras; verificar deflectores del plenum/obstrucciones
Lo que ve → la caída de presión sube mucho antes del intervalo de cambio normal
Causas probables → pre-filtros olvidados/vencidos, carga de polvo inusual, plenum contaminado
Primeras soluciones → cambiar pre-filtros; limpiar plenum; documentar nueva línea de base ΔP después del cambio de almohadilla
Lo que ve → variador de frecuencia (VFD) o amortiguador del ventilador trabajando más fuerte de lo normal
Causas probables → alta resistencia por medio obstruido, conducto aplastado/rejilla bloqueada
Primeras soluciones → cambiar almohadillas de difusión; inspeccionar tramos de conductos y área libre de la rejilla del techo
Lo que ve → parches oscuros, patrones de carga desiguales
Causas probables → bypass localizado en los marcos, costuras de cinta despegadas, juntas faltantes
Primeras soluciones → resellar marcos; reemplazar o añadir junta; volver a poner cinta en las costuras y verificar con humo
Lo que ve → estelas finas en el techo/paredes cerca de los perímetros del panel
Causas probables → bypass del borde, sujetadores sueltos, compresión deficiente
Primeras soluciones → añadir/comprimir sujetadores; reemplazar junta; verificar contacto ajustado y continuo
Lo que ve → algunas zonas del techo brillan más intensamente o se ven «abiertas»
Causas probables → almohadillas faltantes/hundidas, espesores mezclados, huecos en las costuras
Primeras soluciones → reajustar paneles; añadir refuerzos transversales si es necesario; igualar grado y espesor de la almohadilla
Lo que ve → amperios y ruido del ventilador aumentados; silbido o turbulencia aumentan
Causas probables → medio obstruido o asentado de forma desigual creando turbulencia
Primeras soluciones → reemplazar almohadillas; verificar asentamiento y orientación uniformes; confirmar velocidad objetivo
Lo que ve → las almohadillas alcanzan el ΔP de «cambio» mucho antes que antes
Causas probables → grado de medio incorrecto, cambio estacional/ambiental, controles aguas arriba modificados
Primeras soluciones → revisar especificaciones del medio (eficiencia vs ΔP); añadir/mejorar etapa de pre-filtrado; restablecer programa de mantenimiento
Establezca una línea de base limpia con almohadillas nuevas y ventiladores a su velocidad operativa normal. Reemplace el medio de difusión en la máxima caída de presión del fabricante o cuando el ΔP aumente aproximadamente un 30–50 % sobre su línea de base limpia, lo que ocurra primero. Ponga a cero el manómetro con los ventiladores apagados antes de cada lectura. Después del reemplazo, registre el nuevo ΔP limpio y la fecha.
• Ventiladores en setpoint estándar, amortiguadores como se usan en producción
• Puertas cerradas; leer ΔP en estado estable (60–120 segundos)
• Registrar: fecha, lote/grado del medio, ΔP limpio, temperatura ambiente, modo de cabina
Use verificaciones rápidas y de bajo costo entre los cambios programados.
• Sostener a 150–300 mm por debajo de la rejilla del techo y moverse a través de las costuras del panel
• Buscar chorros o contracorrientes que indiquen bypass u obstrucciones
• Si aparecen estrías, recolocar almohadillas, volver a sellar costuras con cinta y verificar ΔP nuevamente
• Crear una simple rejilla de medición de 3×3 o 5×5 a lo largo del volumen de trabajo del vehículo
• Aspirar a una uniformidad de velocidad del techo dentro de ±15–20 % de la media
• Los valores atípicos sugieren medio hundido, grados de almohadilla mezclados o distribución desigual del plenum
• Pararse en dos diagonales y comparar la uniformidad del «brillo» del panel
• Zonas calientes/brillantes o hundimientos visibles indican almohadillas faltantes, sueltas o pandeadas
• Añadir refuerzos transversales, corregir la orientación de la almohadilla y volver a sellar costuras con cinta

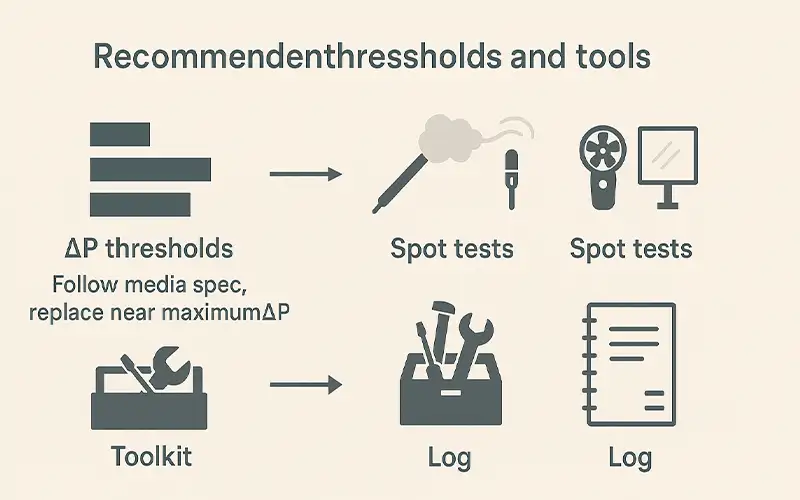

• Manómetro de presión diferencial o manómetro inclinado con marcas claras de «limpio/cambio»
• Lápiz de humo o generador de humo teatral seguro para flujo cualitativo
• Anemómetro de hilo caliente o de aspas para verificaciones puntuales de velocidad
• Linterna frontal/lámpara de cabeza y regla recta para inspección de planitud de la almohadilla
• Cinta, juntas, sujetadores de compresión y toallitas con alcohol para reparaciones rápidas de sellado
Registre ΔP, media/variación de la velocidad y cualquier reparación realizada. Una simple hoja o hoja de cálculo le permite detectar desviaciones (p. ej., aumento ΔP más rápido después de cambios estacionales de polvo) y ajustar los programas de pre-filtros antes de que la calidad del acabado se vea afectada.

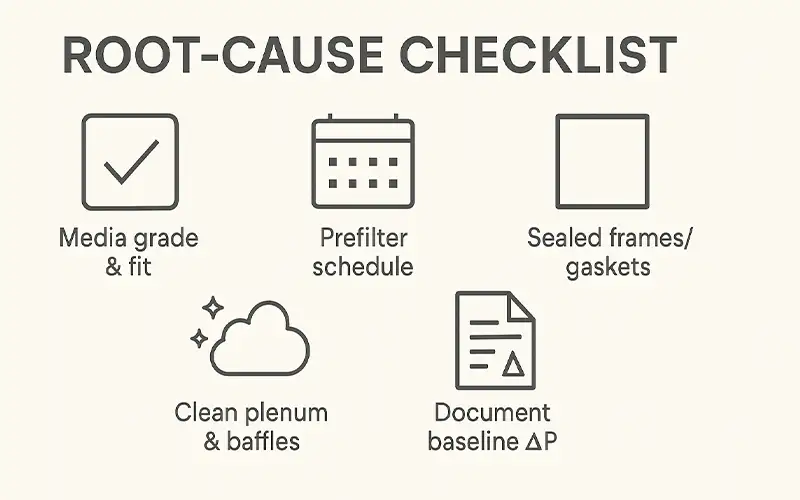

Utilice la clase MERV o ePM especificada para su tipo de cabina y objetivo de acabado. Iguale el espesor y la densidad de la almohadilla en todos los paneles, córtelos al tamaño exacto del marco y tense las almohadillas para que la superficie permanezca plana sin pandearse u ondularse.
Establezca intervalos de cambio para los pre-filtros basados en la carga real de polvo y exceso de pulverización, no solo en el tiempo calendario. Si el ΔP en la etapa de difusión aumenta más rápido de lo normal, acorte el ciclo del pre-filtro o suba un grado. Registre los cambios de pre-filtros para poder correlacionarlos con las tendencias del ΔP.
Inspeccione las esquinas de los marcos, los sujetadores y la compresión. Reemplace las juntas aplastadas o faltantes y vuelva a sellar con cinta cualquier costura despegada. Evite mezclar lotes de almohadillas o grados en el mismo techo, lo que crea resistencia no uniforme y flujo de aire irregular.
Aspire o limpie el plenum cuando las almohadillas estén fuera. Confirme que los deflectores o las placas perforadas estén intactos y distribuyan el flujo uniformemente. Retire cualquier envoltura de plástico, cinta vieja o desechos que puedan crear chorros o zonas muertas.
Registre el ΔP de la línea de base limpia después de cada cambio, el umbral de cambio del fabricante, la fecha, el lote del medio, el modo de la cabina y las condiciones ambientales. Realice un seguimiento de las horas de funcionamiento de la cabina y los trabajos entre cambios para detectar cambios estacionales, cambios de proceso o problemas de suministro antes de que la calidad disminuya.

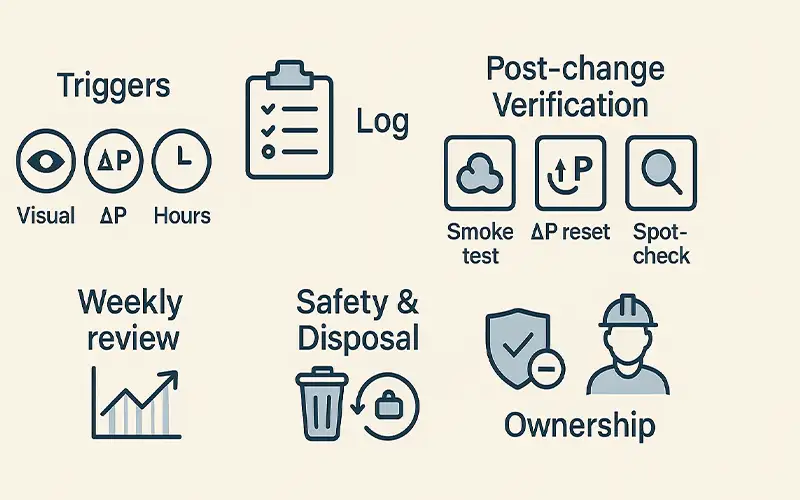

Use tres disparadores simples juntos para mayor confiabilidad:
• Visual: las almohadillas muestran decoloración, hundimiento, costuras despegadas o carga irregular
• ΔP: alcanza el máximo del fabricante o se eleva ~30–50 % sobre su línea de base limpia
• Horas: horas de funcionamiento máximas desde el último cambio (basado en su promedio histórico)
Si dos disparadores se activan a la vez, cambie ahora. Si solo se activa uno, programe una inspección a corto plazo y una nueva verificación dentro del turno.
• Fecha/hora, iniciales del técnico
• ID de la cabina, modo (primario/base/transparente)
• Grado/lote del medio instalado
• ΔP entrada (antes) al setpoint; ΔP salida (después) al mismo setpoint
• Horas desde el último cambio; trabajos desde el último cambio
• Defectos por trabajo y recuento de nibs (últimos 10 trabajos)
• Notas: reparaciones de juntas, marcos resellados con cinta, limpieza del plenum, anomalías
Consejo: publique el ΔP de línea de base limpia actual en la cabina. Añada un gráfico simple que muestre la línea del umbral de cambio.
Verifique inmediatamente que la nueva instalación funcione como se espera:
• Prueba de humo: ejecute un barrido rápido del techo para detectar chorros o contracorrientes a lo largo de costuras y bordes
• Restablecimiento ΔP: registre el nuevo ΔP de línea de base limpia con las puertas cerradas al setpoint normal
• Verificación puntual de uniformidad: tome algunas lecturas del anemómetro a lo largo del volumen de trabajo (opcional pero recomendado)
• Verificación final del sellado: confirme que las juntas se comprimen uniformemente; vuelva a sellar con cinta cualquier costura despegada; recoloque cualquier panel que se pandee o traquetee
• Examine los registros en busca de aumentos de ΔP más rápidos de lo normal o intervalos que se acorten
• Correlacione el recuento de nibs/defectos con la antigüedad del medio de difusión
• Ajuste la cadencia del pre-filtro o el grado del medio si los cambios son demasiado frecuentes

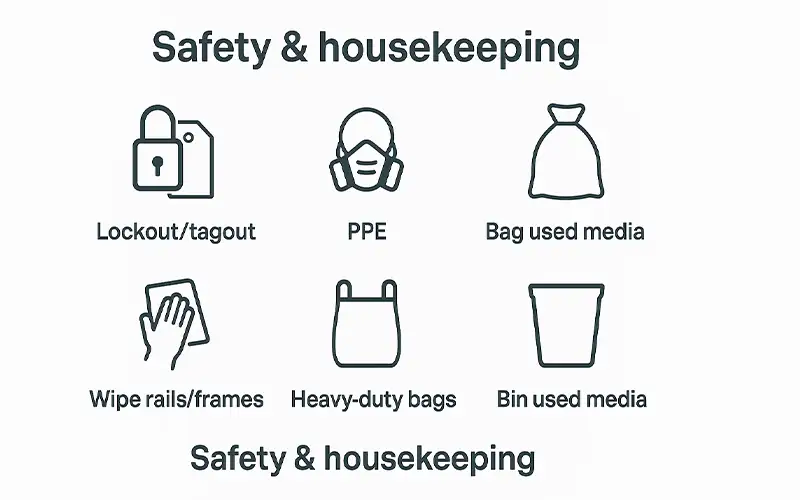

• Bloquee/etiquete los ventiladores según su procedimiento
• Use guantes y mascarillas al manipular almohadillas cargadas
• Ensache el medio usado, etiquételo según las normas locales y almacénelo en el área de desechos designada
• Asigne un técnico principal y secundario por cabina
• Capacite a ambos en el poner a cero el manómetro, las pruebas de humo y las reparaciones rápidas de costuras/juntas
• Revise los KPI mensualmente: aumento promedio de ΔP por día, días promedio entre cambios, nibs promedio por trabajo antes vs después del cambio
Apague y bloquee ventiladores, quemadores y aire de compensación antes de abrir la rejilla del techo. Permita que la cabina se enfríe a la temperatura ambiente para evitar estrés por calor y contacto con superficies calientes. Verifique la energía cero con un intento de arranque y coloque una etiqueta de servicio en el panel de control.
Use guantes resistentes a cortes, mangas, protección para los ojos y un respirador adecuado cuando manipule almohadillas cargadas. Evite sacudir el medio; sáquelo lentamente para minimizar la liberación de polvo. Mantenga un kit para derrames cerca para residuos accidentales de solvente.
Coloque las almohadillas removidas directamente en bolsas resistentes; expulse el exceso de aire, ate y etiquete según las normas locales de desechos. Almacene en un contenedor cerrado o en un contenedor dedicado lejos de fuentes de ignición. Siga los procedimientos de desechos peligrosos o especiales de su instalación si los residuos de exceso de pulverización lo requieren.
Aspire o limpie rieles, marcos y esquinas con paños sin pelusa y limpiadores aprobados. Elimine la cinta vieja, el exceso de pulverización secado y los desechos para que las nuevas almohadillas se asienten planas y herméticas. Una superficie de asiento limpia previene el aumento temprano de ΔP y el bypass del borde.
Coloque las almohadillas en la orientación correcta, tense de manera plana y selle las costuras con cinta de manera continua. Reemplace las juntas aplastadas y añada sujetadores de compresión donde sea necesario. Confirme que no haya huecos en las esquinas o entre paneles.
Vuelva a habilitar la energía, haga funcionar la cabina en el setpoint normal y verifique que el ΔP coincida con una línea de base limpia razonable. Realice un barrido rápido con humo a lo largo de las costuras para confirmar una succión uniforme y ausencia de chorros.
Programe limpiezas semanales de las superficies accesibles del plenum, inspecciones mensuales de juntas y verificaciones trimestrales de los sujetadores del marco. Registre cada tarea con fecha, técnico y hallazgos para poder correlacionar el orden y limpieza con las tendencias de ΔP y la calidad del acabado.
Una cabina confiable no se trata solo de cambiar almohadillas según un calendario; se trata de detectar los primeros signos de difusión desigual y actuar antes de que la calidad disminuya. Utilice un ΔP limpio documentado, un disparador simple visual/ΔP/horas y pruebas puntuales rápidas (humo, anemómetro, verificación con panel de luz) para confirmar una succión uniforme.
Selle los marcos, mantenga el plenum limpio, alinee el programa de pre-filtros con su carga real y registre cada cambio con ΔP entrada/salida y las métricas recientes de defectos. Con esas rutinas establecidas, reduce los nibs y el retrabajo, estabiliza los tiempos de ciclo y mantiene la potencia del ventilador donde debería estar, ofreciendo una calidad de acabado predecible turno tras turno.
