Los rollos atrapapintura son la última línea de defensa en la extracción de la cabina, y su tamaño determina la eficacia de esta defensa. Si un rollo es demasiado estrecho, el aire se escapa por los sellos laterales y el exceso de pintura se fuga, lo que proviera retrabajos, contaminación de la cabina y quejas por olores. Si es demasiado corto, se pierde tiempo en cambios adicionales y el medio se agota a mitad de turno. Los anchos sobredimensionados o no coincidentes desperdician material, complican el guiado y pueden atascar los mecanismos de recogida.
Obtener el ancho y la longitud correctos —adecuados al ancho de la bahía, la altura útil y el avance por cambio— mantiene alta la eficiencia de captura y hace predecibles los cambios. Combine las dimensiones con el peso básico y el tipo de medio adecuados para su carga de recubrimiento, y establezca marcas de avance basadas en ΔP para que los operarios cambien de forma consistente en lugar de hacerlo por conjeturas. El dimensionamiento correcto convierte la pared de extracción en un proceso estable y de bajo mantenimiento: menos eventos de desbarbado/repintado, ΔP de cabina más estable, chimeneas más limpias y menos paradas de emergencia para cambiar rollos.

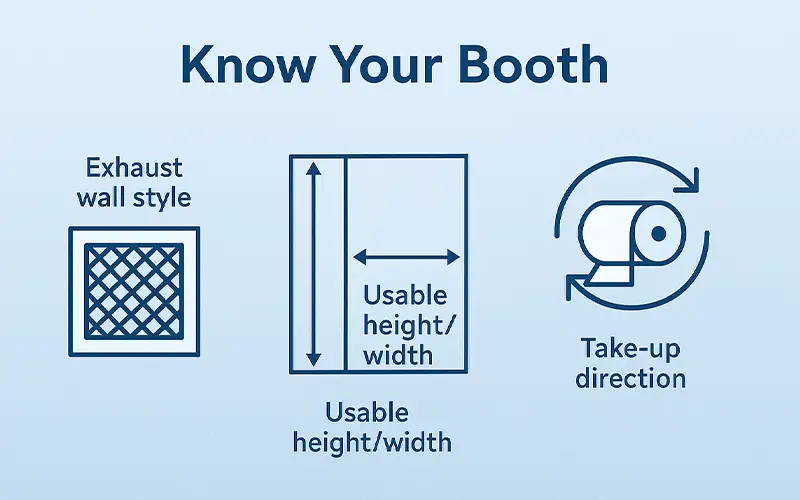

Un dimensionamiento preciso de los rollos comienza con la cabina misma. Documente la disposición de la pared de extracción, las aberturas y el recorrido del medio para que el ancho, la longitud y el peso básico de su rollo se ajusten a las condiciones reales de operación y a las necesidades de cumplimiento.
Identifique si tiene medio en rollo de pared completa, cassettes multi-bahía o módulos de cartucho/malla. Tome nota de las obstrucciones (columnas, puertas, cuadros de control) que cambian el ancho útil. Confirme cualquier código local o requisito de seguridad que afecte al diseño de la extracción; para las normas de incendios y ventilación, consulte OSHA 29 CFR 1910.107 sobre ventilación y seguridad en el acabado con spray y el alcance de NFPA 33 para procesos de aplicación con spray.
Mida los anchos de las ranuras o la abertura de la malla y la luz entre soportes. Las rejillas más ajustadas soportan rollos de peso básico más ligero; las luces amplias pueden requerir medios más rígidos o pesados para evitar el pandeo o la penetración. Registre cualquier canal o clip de sellado lateral porque influyen en el margen de solape.
Capture la altura real de la bahía (desde la parte inferior del plenum hasta la parte superior del bordillo del suelo o la bandeja de goteo) y el ancho libre de la pared entre los sellos laterales. Las dimensiones útiles —no sólo el tamaño nominal de la cabina— determinan el ancho de corte del rollo y el avance por cambio. Planifique un solape lateral total de 25-50 mm si los sellos no son continuos.
Confirme la orientación de alimentación y recogida (izquierda-a-derecha, derecha-a-izquierda, arriba-abajo). Tenga en cuenta el diámetro del núcleo, el tipo de eje, el par de freno/accionamiento y el espacio libre alrededor del tambor de recogida. Un peso o diámetro del rollo no coincidente puede causar problemas de guiado o atascos; elija una longitud y un peso básico que su accionamiento pueda manejar sin problemas.
Trace un mapa de cómo acceden los operarios a la pared, con qué frecuencia se producen los cambios y dónde se almacenan los núcleos llenos/vacíos. Si el acceso es infrecuente, favorezca rollos más largos y medios con mayor capacidad de retención de polvo; si trabaja con múltiples turnos, coordine la longitud del rollo con los avances planificados basados en ΔP para evitar cambios a mitad de turno.
Registre la velocidad frontal media, la humedad y la exposición a disolventes. La alta humedad favorece los medios y bastidores resistentes a la humedad; una velocidad frontal más alta puede justificar medios más gruesos o multicapa para mantener la captura sin un aumento excesivo del ΔP.
Obtenga primero estas dimensiones y límites correctamente; determinan el ajuste, el flujo de aire y el momento del cambio.

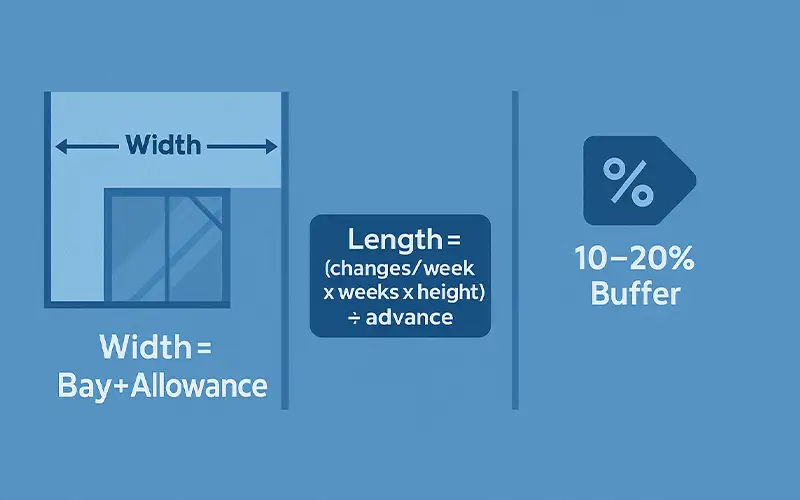

Mida el ancho libre de la pared entre los sellos laterales, no el ancho nominal de la cabina. Añada un pequeño margen de solape para evitar el bypass por los bordes; muchas paredes necesitan aproximadamente 25-50 mm de solape total si los sellos no son continuos.
Si su pared tiene bahías de cassette, dimensione cada rollo para la bahía individual y confirme el espacio libre del canal lateral para que el rollo no se atasque.
Ajuste la longitud a la frecuencia con la que avanza o cambia el medio. Estime el consumo a partir de su avance medio por cambio, cambios por turno y turnos por semana.
Los rollos más largos reducen los cambios a mitad de turno pero aumentan el peso y el diámetro del núcleo —verifique su par de recogida y los espacios libres para que el rollo se guíe suavemente.

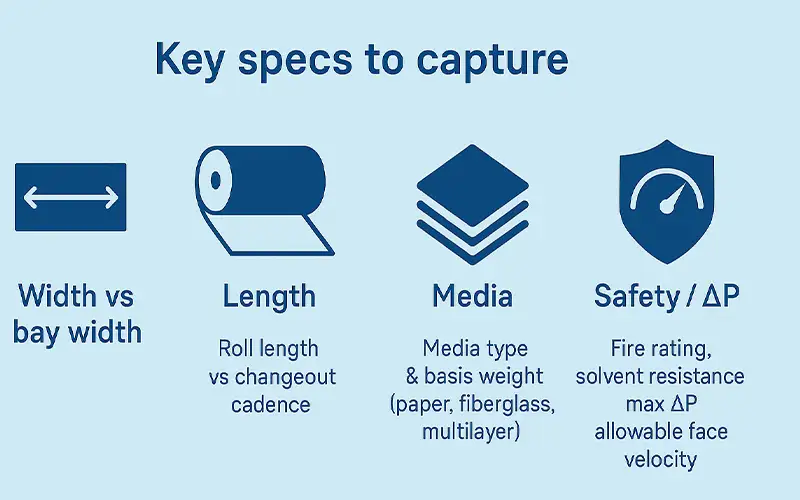

Elija el medio para su carga de recubrimiento y velocidad frontal. Los rollos de papel en acordeón son económicos y fáciles de avanzar; las construcciones de fibra de vidrio y multicapa ofrecen mayor retención de pintura y mejor captura en profundidad.
Los pesos básicos más pesados resisten la penetración y el estiramiento en luces de malla más amplias, pero añaden caída de presión y masa del rollo —equilibre captura, ΔP y manipulación.
Confirme el comportamiento ante el fuego y la compatibilidad con disolventes del medio para su proceso y código local. Los requisitos de aplicación con spray y ventilación de acabado se tratan en OSHA 29 CFR 1910.107; puede revisar el texto de la norma aquí: Norma OSHA para acabado con spray. Muchas instalaciones también consultan el alcance y orientación de NFPA 33 para procesos de aplicación con spray.
Registre la caída de presión máxima recomendada y la velocidad frontal admisible del medio desde la hoja de datos. Operar por encima de cualquiera de ellas acelera la penetración, las fugas en los bordes y la carga prematura. Establezca su ΔP final de cambio por debajo del máximo del medio y dentro de su curva del ventilador para que el flujo de aire permanezca en el objetivo sin sobrevelocidad de la extracción.
Mida el ancho libre de la bahía entre los sellos o canales laterales, no el ancho nominal de la cabina. Añada un pequeño solape para que los bordes permanezcan cubiertos a medida que el rollo avanza y la tensión varía.
Ejemplo: ancho de bahía 1.980 mm + 40 mm de margen → ancho de rollo 2.020 mm.
Consejos
• Si los sellos son continuos y rígidos, use el extremo inferior (≈25 mm).
• Si los sellos están gastados o existen huecos, use el extremo superior (≈50 mm).
• Verifique el espacio libre del canal para que el rollo no se arrugue o atasque.
Dimensione según su consumo real para evitar cambios a mitad de turno y roturas de stock.
Ejemplo: cambia 4 veces/semana, vuelve a pedir cada 6 semanas, altura de bahía 2,4 m, y avanza 0,3 m por cambio:
Longitud del rollo = (4 × 6 × 2,4) ÷ 0,3 = 192 m.
• «Avance por cambio» es la cantidad de medio que se tira hacia abajo cada vez (marque esto en la pared).
• Si ejecuta múltiples turnos o cargas de recubrimiento pesadas, añada un margen de seguridad al resultado.
• Compruebe el par de recogida y el espacio libre del tambor para diámetros mayores.
Mantenga un colchón para hacer frente a trabajos urgentes, cargas estacionales o retrasos en la entrega.
Ejemplo: uso mensual 300 m; colchón 15% → mantenga 45 m extra a mano.
• Operaciones lean con plazos de entrega fiables pueden mantener ≈10%.
• La demanda variable o los plazos de entrega más largos deberían mantener ≈20%.
• Revise trimestralmente y ajuste el colchón a medida que cambien su cadencia o volumen de recubrimiento.

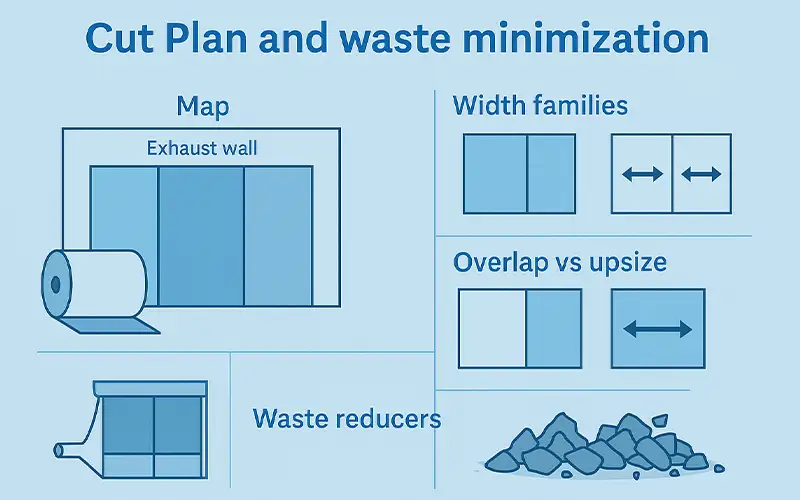

Un plan de corte inteligente adapta los anchos de los rollos a la geometría de su pared para cubrir cada bahía con un recorte mínimo, un solape mínimo y una tensión constante. El objetivo es la captura total con el menor material y el menor tiempo de operario.
Mida el ancho libre de cada bahía y la luz total, incluyendo cualquier montante central, puertas de acceso o sellos irregulares. Tenga en cuenta las tolerancias; unos pocos milímetros de variación por bahía se acumulan a lo largo de una pared larga.
Trabaje con anchos de rollo estándar (por ejemplo, 1.000, 1.200, 1.500, 2.000 mm) para minimizar los cortes personalizados. Combine anchos para alcanzar la dimensión total de la pared manteniendo el margen de sellado lateral de cada bahía dentro del rango.
Si las bahías difieren, agrúpelas por anchos repetidos y cree una lista de corte repetible. Imprima un diagrama simple con las longitudes de corte y el orden de instalación para que los técnicos puedan preparar y cargar sin medir en el suelo.
Objetive el mismo margen de sellado lateral para cada bahía (≈25-50 mm total). Un solape inconsistente crea huecos de bypass o arrugas que desperdician medio y tiempo.
Tenga en cuenta el kerf del cortador y los bordes cuadrados. Un borde ondulado o aplastado desperdicia 5-10 mm por corte y dificulta el sellado. Si recorta in situ, utilice una regla y sustituya las cuchillas con frecuencia.
• Su ancho de bahía medido más el margen de sellado mínimo supere el ancho estándar más cercano.
• Los sellos laterales estén gastados o irregulares y necesiten cobertura extra para evitar el bypass.
• La deriva o el guiado provoquen una exposición ocasional del borde; un pequeño aumento de tamaño puede evitar retrabajos crónicos.
• El siguiente ancho estándar superior añadiría un desperdicio excesivo en muchas bahías.
• Los sellos sean uniformes y continuos, por lo que un pequeño solape controlado no se abultará o arrugará.
• Necesite flexibilidad entre bahías ligeramente variables; un solape constante de 15-25 mm por lado puede acomodar tolerancias menores.
Si aumentar el tamaño incrementa el desperdicio más que su solape planificado multiplicado por todas las bahías durante la vida del rollo, seleccione solape. Si el solape no puede mantener de forma fiable un sello bajo tensión y flujo de aire (riesgo de levantamiento del borde o fugas), aumente el tamaño.
• Estandarice las listas de corte por modelo de cabina y colóquelas en la estación.
• Premarque las líneas de avance en el medio para que los operarios tiren longitudes consistentes.
• Utilice espaciadores del ancho de la bahía o guías de cinta en el bastidor para alinear los bordes rápidamente.
• Realice un seguimiento de los recortes; si genera longitudes repetibles y utilizables, guárdelas para bahías estrechas o paneles de parche en lugar de tirarlas.
• Revise trimestralmente: compare el medio utilizado por trabajo con los retrabajos y las tendencias de ΔP para refinar el plan.

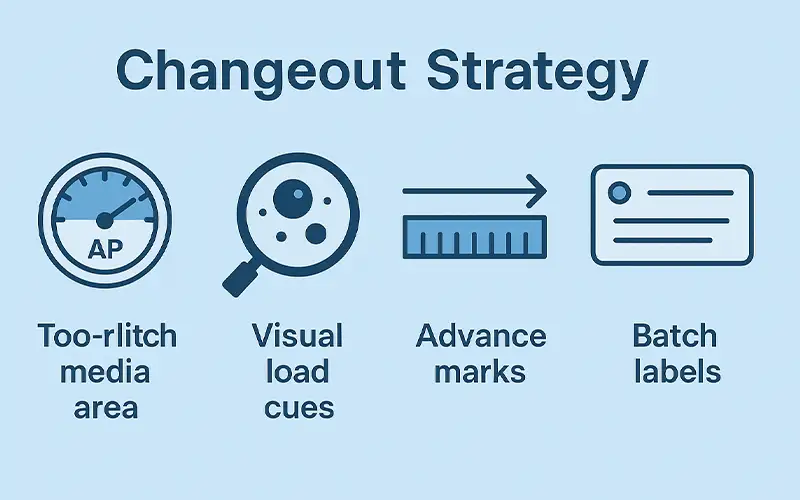

Un plan de cambio consistente y basado en datos mantiene estable el flujo de aire, protege los filtros aguas abajo y evita el desperdicio de medio. Utilice primero los datos de presión, luego confirme con comprobaciones visuales rápidas y marcas claras en el medio.
Establecer una línea base limpia
Registre la caída de presión del filtro limpio a su velocidad frontal real inmediatamente después de la instalación.
Elegir un ΔP final
Seleccione una caída de presión final donde el flujo de aire y la energía sigan siendo aceptables y antes de que aumente el riesgo de bypass. Mantenga el setpoint por debajo del ΔP máximo recomendado del medio y dentro de su curva del ventilador.
Tendencia y alerta
Registre el ΔP semanalmente (o realice un seguimiento de la tendencia mediante BMS). Investigue los picos repentinos (bloqueo) o las subidas inusualmente lentas (posibles fugas o bypass). Ajuste los setpoints estacionalmente si cambia la carga de polvo.
Definir criterios de aprobado/suspenso
Utilice una rúbrica simple de aprobado/monitorizar/reemplazar vinculada a la cobertura superficial o al cambio de color donde sea aplicable.
Apuntar a zonas de alto riesgo
Inspeccione bordes, costuras y puntos de alta velocidad para detectar precozmente penetraciones, arrugas o pandeos. Compruebe si hay manchas de humedad o salpicaduras de disolvente que debiliten las fibras.
Comprobación del sello
Busque estelas de polvo aguas abajo y alrededor de los bastidores para detectar bypass incluso cuando el ΔP parezca normal.
Estandarizar el avance por cambio
Marque el medio con intervalos de avance repetibles (por ejemplo, cada 300 mm) para sincronizar el consumo con su plan de ΔP.
Alinear con los turnos
Establezca los avances para que se produzcan en el traspaso de turno o en pausas naturales para que los operarios eviten cambios a mitad de trabajo.
Documentar en la pared
Imprima una pequeña leyenda que muestre la longitud de avance, el ΔP final objetivo y las semanas de vida esperadas.
Etiquetar cada instalación
Pegue una etiqueta en el medio con la fecha de instalación, el ΔP limpio, el ΔP final objetivo y las iniciales del técnico.
Trazabilidad
Incluya el lote del rollo o el número de batch para que cualquier problema de calidad pueda ser trazado y puesto en cuarentena rápidamente.
Cerrar el ciclo
En la retirada, registre el ΔP final, el motivo del cambio (umbral alcanzado, dañado, mojado) y cualquier reparación de sellado realizada. Utilice estos datos para refinar los setpoints, las longitudes de avance y los niveles de stock.

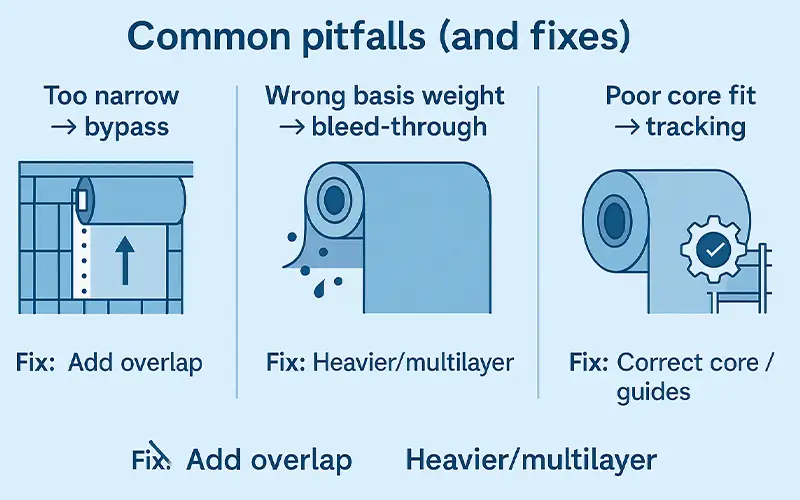

El medio en rollo rinde mejor cuando el tamaño, el peso básico y la mecánica coinciden con su cabina. Estos son los problemas más frecuentes —y cómo prevenirlos.
Problema
Cuando el ancho del rollo es menor que el ancho libre de la bahía más el margen del sello lateral, el aire se escapa por los bordes del medio. El exceso de pintura se fuga, las tendencias del ΔP parecen engañosamente bajas y los componentes aguas abajo se ensucian.
Solución
• Mida el ancho libre de la bahía entre los sellos y añada 25-50 mm en total para el solape.
• Estandarice una lista de corte por modelo de cabina; verifique la alineación del borde durante la instalación.
• Si los sellos están gastados o son irregulares, aumente una clase de ancho o reacondicione los sellos antes de la siguiente instalación.
Problema
El medio demasiado ligero para su velocidad frontal o carga de recubrimiento se satura rápidamente. El exceso de pintura traspasa, el ΔP sube rápido y usted avanza o cambia los rollos con más frecuencia.
Solución
• Ajuste el peso básico a la velocidad y la carga de pintura; pase a medios más pesados o multicapa para líneas de alta carga.
• Si la malla/luz es amplia, elija medios más rígidos para resistir el pandeo y mantener la carga en profundidad.
• Confirme el ΔP máximo recomendado y establezca su ΔP final por debajo de ese límite.
Problema
Un núcleo suelto, no coincidente o fuera de redondo se desliza en el eje de accionamiento. La banda se desplaza, se arruga o se atasca, desperdiciando medio y tiempo.
Solución
• Especifique el DI del núcleo correcto y el material (papel vs plástico) para su hardware de recogida.
• Compruebe el estado del eje, los frenos y las guías; sustituya las bridas desgastadas y añada guías de borde si la deriva es recurrente.
• Limite el diámetro y el peso del rollo a lo que el motor/freno puede manejar; use rollos más cortos si el par es marginal.
• Ancho: ancho de bahía + 25-50 mm de solape, verificado en la instalación.
• Medio: peso básico ajustado a la velocidad y la carga; multicapa para exceso de pintura pesado.
• Mecánica: DI del núcleo correcto, guías suaves y par de recogida dentro de las especificaciones.
• Controles: setpoint de ΔP final por debajo del máximo del medio; registrar ΔP limpio y realizar un seguimiento semanal.
Pasos de dimensionamiento de una vez
Mida el ancho y la altura libres de la bahía, no el tamaño nominal de la cabina.
Añada el margen de sello lateral al ancho (unos 25-50 mm en total).
Calcule la longitud del rollo a partir de su cadencia real: cambios por semana, semanas entre pedidos, altura de la bahía y avance por cambio.
Ajuste el tipo de medio y el peso básico a la velocidad frontal y la carga de recubrimiento.
Verifique el ajuste mecánico: DI del núcleo, dirección de recogida, par y espacio libre.
Establezca el ΔP limpio y final y marque los intervalos de avance estándar en la pared.
• Mantenga un colchón rodante igual al 10-20% del uso mensual.
• Estandarice los SKU por ancho, longitud, peso básico y núcleo.
• Etiquete cada instalación con fecha, ΔP limpio, ΔP final objetivo y número de lote.
• Realice un seguimiento del ΔP semanalmente; prepare los reemplazos cuando las lecturas alcancen el 80-90% del setpoint final.
Los rollos de tamaño correcto sellan los bordes, resisten la penetración y se guían limpiamente, por lo que el ΔP de escape sube de forma predecible en lugar de tener picos. Esa estabilidad reduce los eventos de desbarbado/repintado, reduce el ensuciamiento de la bobina, extiende la vida útil del filtro aguas abajo y evita paradas a mitad de turno. En resumen, dimensiones precisas, medios adecuados e inventario disciplinado convierten la pared de extracción en una parte de su proceso de acabado de bajo mantenimiento y alta disponibilidad.
Mantenga la extracción de la cabina estable, limpia y predecible. Los rollos de medio de fibra de vidrio atrapapintura de Clean-Link capturan el exceso de pintura húmeda en la pared de extracción para que su calidad de acabado se mantenga consistente y la presión de su cabina no varíe entre trabajos.
