La fabricación fotovoltaica (FV) depende de la precisión a nivel microscópico, donde incluso una minúscula partícula en suspensión o un vapor químico pueden reducir la eficiencia de la célula, crear defectos en los recubrimientos o dañar herramientas sensibles.
A medida que la producción escala hacia mayores rendimientos y películas más delgadas, la calidad del aire se convierte en un factor determinante para el rendimiento productivo, la fiabilidad y el coste operativo.
La filtración de aire juega un papel crítico en la protección de obleas, recubrimientos y encapsulantes frente al polvo, nieblas y contaminantes volátiles a lo largo de todo el proceso, desde el corte de obleas y la difusión hasta la laminación y el ensamblaje del módulo.
Esta publicación explora cómo el aire limpio favorece el rendimiento de las células solares, los tipos de filtros necesarios en las distintas etapas de producción FV y cómo los sistemas de filtración avanzados ayudan a los fabricantes a lograr tanto un mayor rendimiento productivo como operaciones más ecológicas y energéticamente eficientes.
La pureza del aire impacta directamente en el rendimiento y la fiabilidad de las células fotovoltaicas (FV). Tanto las tecnologías de silicio cristalino como las de capa fina dependen de procesos precisos de superficie y recubrimiento que pueden verse alterados incluso por niveles traza de contaminantes en el aire.
Durante el corte de obleas, el texturizado de células y la deposición de capas delgadas, las partículas y vapores suspendidos en el aire pueden depositarse sobre los sustratos o en las cámaras de recubrimiento. El polvo y los aerosoles de aceite causan poros, deslaminaciones o espesores de película irregulares en sistemas de PECVD y sputtering.
Los vapores residuales de lubricantes, adhesivos o disolventes de limpieza pueden reaccionar con los gases de proceso, alterando la química de la película o creando sitios de nucleación no deseados.
El Departamento de Energía de EE. UU. señala que la calidad de la deposición de capas delgadas depende en gran medida de la pureza y estabilidad del flujo de aire en la sala blanca (Oficina de Tecnologías de Energía Solar del DOE).
La contaminación introduce defectos superficiales que reducen la movilidad de los portadores de carga y la absorción de luz.
Una sola partícula de tamaño micrómetro en una oblea solar puede sombrear cientos de microcélulas o interrumpir las capas conductoras, reduciendo la producción eléctrica. En las líneas de capa delgada, el polvo en la capa de óxido conductor transparente (TCO) o en las capas absorbedoras conduce a huecos, calentamiento localizado y factores de llenado más bajos.
Mantener condiciones de sala blanca ISO 7-8 en el ensamblaje de módulos ayuda a preservar la uniformidad y el rendimiento eléctrico en los paneles de área grande.
Las partículas menores de 1 µm son particularmente dañinas porque permanecen en suspensión más tiempo y penetran fácilmente los filtros HVAC convencionales. Una vez depositadas, son difíciles de eliminar sin rayar o dañar las superficies delicadas.
La contaminación submicrón también puede causar microarqueo o fallos de aislamiento en las líneas de metalización.
Los estándares de salas blancas como la ISO 14644-1 definen las concentraciones máximas permitidas de partículas para prevenir estos problemas, asegurando que cada paso de la fabricación FV —desde la preparación de la oblea hasta la laminación final— ocurra en un aire suficientemente limpio para proteger la eficiencia de conversión y la fiabilidad a largo plazo de la célula.

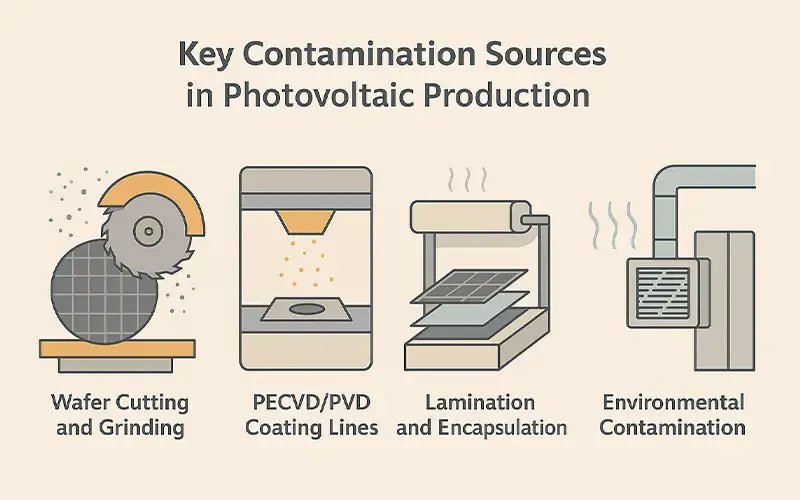

Los contaminantes transportados por el aire y generados por el proceso aparecen en múltiples puntos a lo largo de la línea FV. Identificar su origen ayuda a establecer los controles adecuados de filtración y limpieza.
El corte con hilo diamantado y el rectificado de bordes liberan finas partículas de sílice y kerf que permanecen en el aire o se redepositan en las obleas, junto con el aerosol de la suspensión refrigerante/abrasiva.
Estas partículas rayan las superficies, generan defectos en el texturizado y cargan prematuramente los filtros aguas abajo. Utilice captación en origen en las sierras, prefiltros coalescentes para nieblas y cadenas de preflitros → filtros medios en el aire recirculado.
Las etapas de capa delgada (p. ej., TCO, antirreflectante o capas absorbedoras) generan vapores metálicos y partículas ultrafinas que pueden retrodifundirse a las cámaras y depositarse sobre los sustratos, causando poros, rugosidad y espesor no uniforme.
La filtración terminal HEPA/ULPA sobre las zonas de carga/descarga, más la limpieza periódica de la cámara y la filtración de extracción dedicada, reduce la redeposición.
Consulte antecedentes sobre la deposición y fabricación FV de la Oficina de Tecnologías de Energía Solar del Departamento de Energía de EE. UU.: DOE SETO.
Durante la laminación, los encapsulantes y sellantes (p. ej., EVA, silicona) pueden desgasificar compuestos orgánicos que empañan el vidrio, envenenan los recubrimientos o dejan residuos que debilitan la adhesión.
La filtración molecular (carbón activado o alúmina impregnada) aguas arriba de las zonas sensibles captura COV y siloxanos.
Para información general sobre el control de COV en interiores, consulte el resumen de la EPA de EE. UU.: EPA – Compuestos Orgánicos Volátiles.
Las fugas en juntas, penetraciones mal selladas o cascadas de presión desequilibradas pueden introducir aire no filtrado en áreas limpias. El mantenimiento —abrir paneles, intercambiar herramientas— a menudo reincorpora polvo sedimentado.
Valide las salas según las clases ISO 14644 y verifique nuevamente después de las intervenciones; mantenga presión positiva en las zonas limpias, verifique los sellos de los filtros y realice pruebas de recuperación con humo/partículas. Los límites de clasificación se definen en ISO 14644-1.

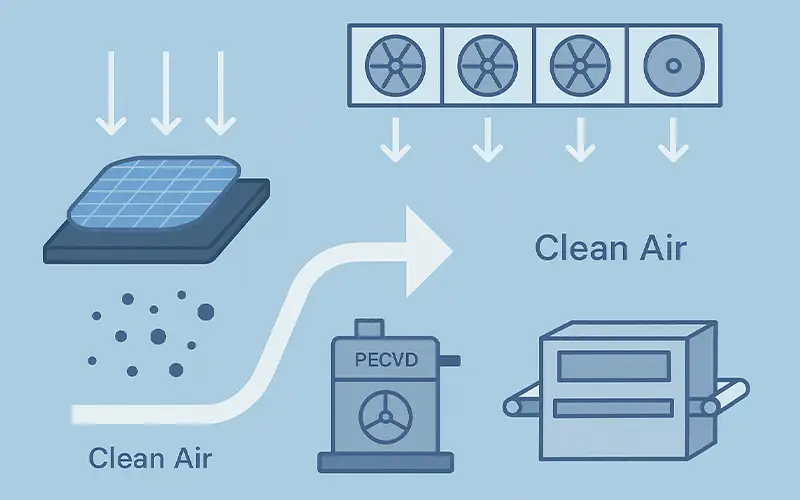

La fabricación FV efectiva se basa en un flujo de aire limpio y estable que elimina partículas y vapores dañinos antes de que alcancen superficies o equipos sensibles.
Una configuración de filtración basada en el riesgo y un monitoreo disciplinado mantienen los pasos de deposición, unión e inspección dentro de las especificaciones, mientras controlan el coste operativo.

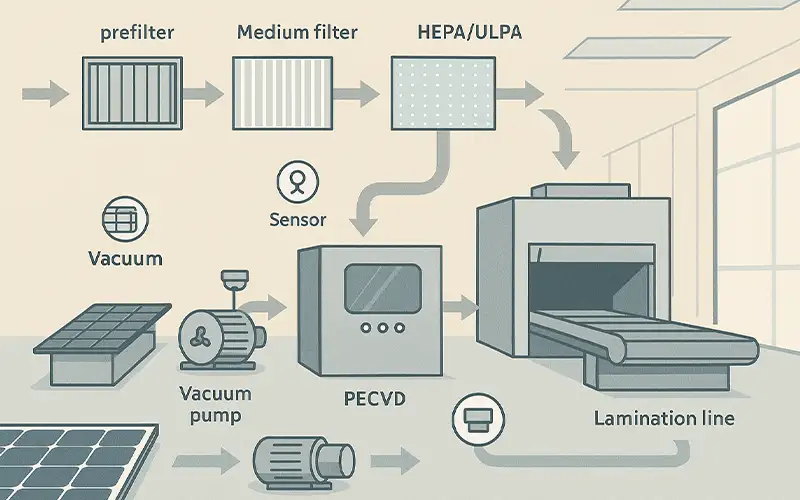

Comience con prefiltros para interceptar polvo grueso y gotas de refrigerante, seguidos de etapas de eficiencia media para estabilizar el flujo de aire y extender la vida del filtro final.
Utilice terminales HEPA o ULPA cerca de las zonas de carga/descarga, inspección y ensamblaje para mantener condiciones ISO 7-8. Añada filtración molecular (carbón activado o alúmina impregnada) donde los COV o siloxanos puedan empañar el vidrio, envenenar recubrimientos o difundirse hacia la óptica de metrología.
Los principios de clasificación de salas blancas y los límites de partículas se definen en ISO 14644-1: Estándar de sala blanca ISO 14644-1.
En áreas PECVD/PVD, las partículas submicrón crean poros, rugosidad y falta de uniformidad en el espesor; en la laminación y encapsulado, los vapores dejan películas que debilitan la adhesión o reducen la transmisión óptica.
Los módulos terminales HEPA/ULPA sobre las rutas críticas, combinados con flujo direccional y cascadas de presión, alejan los contaminantes de los sustratos y las interfaces de unión, mejorando la calidad de la película y la fiabilidad del módulo.
Hay información disponible sobre los procesos de fabricación FV en la Oficina de Tecnologías de Energía Solar del Departamento de Energía de EE. UU.: DOE SETO.
Un aire de suministro más limpio reduce la carga de partículas en las paredes de la cámara y líneas previas, disminuyendo la degradación del aceite de la bomba y el desgaste de los sellos.
Los filtros moleculares protegen a los controladores de flujo másico, sensores espectroscópicos y sistemas de visión de la suciedad o la deriva.
Mantener la óptica y el equipo de recubrimiento TCO/antirreflectante libres de depósitos mantiene la calibración, reduce las limpiezas no planificadas y preserva la disponibilidad de las herramientas.
Una filtración estable, con baja ΔP, ayuda a mantener las velocidades de cara objetivo y los tiempos de recuperación, lo que acorta el reinicio posterior al mantenimiento y reduce el desecho tras excursiones.
Con menos poros y defectos de unión, el retrabajo aguas abajo disminuye, los tiempos de ciclo se reducen y el rendimiento de obleas por panel (o células por lote) mejora.
El monitoreo de la presión diferencial y los recuentos de partículas frente a los baselines de calificación permite cambios basados en la condición, previniendo tanto los reemplazos anticipados como las obstrucciones en etapas tardías que pueden activar alarmas de herramientas y tiempos de inactividad no planificados.
Seleccionar la configuración de filtración correcta mantiene estables las líneas de silicio cristalino y capa delgada, protege las herramientas y preserva la eficiencia de conversión.
El objetivo es cumplir con las condiciones ISO 7-8 en las estaciones clave mientras se controla la energía y el coste del ciclo de vida. Para los límites de clase de partículas y los conceptos de prueba, consulte la guía de salas blancas ISO 14644-1: ISO 14644-1.

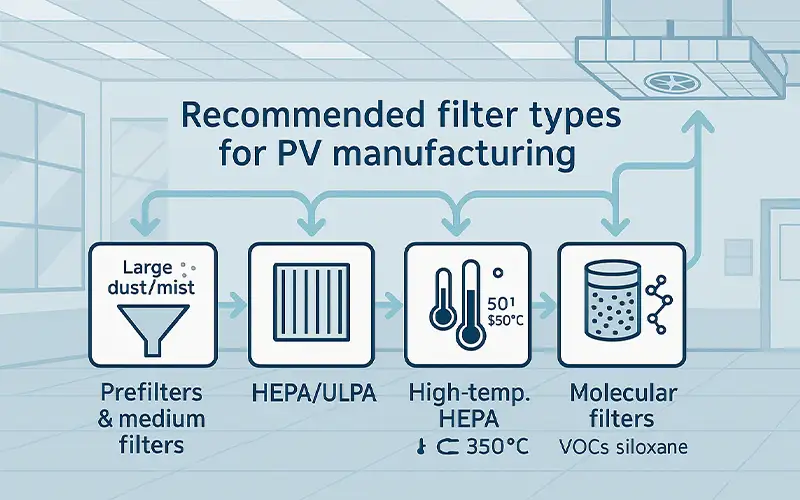

Instale etapas de eficiencia gruesa y media aguas arriba de los filtros finales para capturar el polvo de kerf del corte de obleas y el refrigerante aerosolizado del rectificado.
Los filtros plegados o de bolsillo de alta capacidad suavizan el flujo de aire, protegen los medios HEPA/ULPA de una carga prematura y mantienen la caída de presión predecible entre cambios.
Utilice módulos terminales HEPA (H13/H14) o ULPA en las zonas de carga/descarga, inspección y ensamblaje para mantener bajos recuentos de partículas en sustratos y ópticas.
Los marcos con sellado de gel o cuchillo evitan el bypass, mientras que las plenums escaneables y los puertos aguas arriba permiten pruebas de fugas in-situ requeridas para la calificación y recalificación rutinaria según los estándares de salas blancas.
Para hornos, etapas de firing y similares a despirogenación, especifique elementos HEPA de alta temperatura de fibra de vidrio con marcos de acero inoxidable y sellantes estables al calor.
Estos diseños resisten la fragilización de las fibras y el arrastre del sello durante los ciclos de calentamiento/mantenimiento/enfriamiento, preservando la limpieza en las zonas calientes.
Los encapsulantes, adhesivos y materiales de silicona pueden desgasificar compuestos orgánicos y siloxanos que empañan el vidrio o interfieren con los recubrimientos.
Los lechos de carbón activado y alúmina impregnada capturan COV y vapores reactivos aguas arriba de las áreas de deposición y laminación.
Para contexto general sobre COV, consulte el resumen de la EPA de EE. UU.: EPA – Compuestos Orgánicos Volátiles.
Una rejilla densa y equilibrada de FFU proporciona un flujo uniforme y descendente sobre las rutas críticas, alejando las partículas de los sustratos y minimizando el flujo cruzado entre estaciones.
Combine las FFU con cascadas de presión y retornos bien ubicados para controlar la direccionalidad, reducir la reincorporación y acelerar la recuperación a la clase después de las intervenciones.

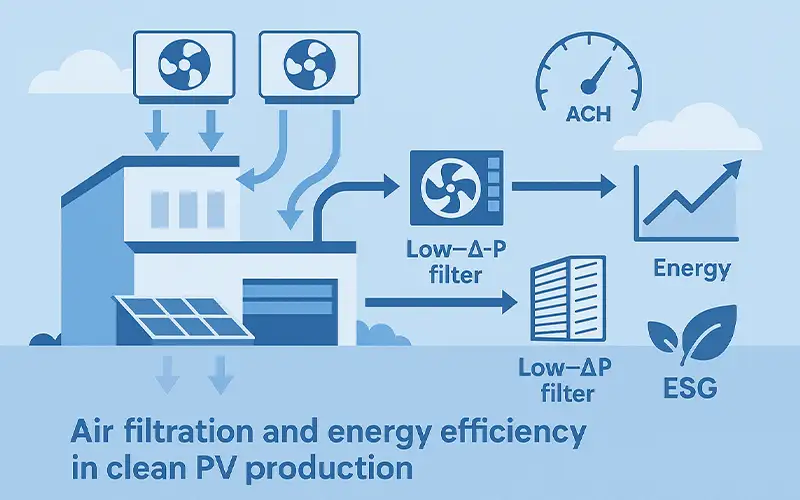

El consumo de energía en las salas blancas fotovoltaicas (FV) está mayormente impulsado por los ventiladores que mueven el aire a través de los filtros.
Optimizar la resistencia del filtro y la estrategia de flujo de aire permite a los fabricantes mantener la limpieza ISO requerida mientras reducen los costes operativos y la huella de carbono.
Cada pascal adicional de caída de presión se suma al consumo de energía del ventilador. Seleccionar filtros de baja ΔP con alta capacidad de retención de polvo y cambiarlos basándose en la condición en lugar de en intervalos fijos reduce la presión estática y estabiliza el flujo.
Este enfoque se alinea con las recomendaciones del Departamento de Energía de EE. UU. para sistemas de ventiladores eficientes en la guía de eficiencia para ventiladores de DOE Better Buildings.
Combinar variadores de velocidad (VSD) con medios de baja resistencia puede reducir el uso de energía del ventilador hasta en un 30 % sin afectar la calidad del aire.
Las tasas de renovación de aire (ACH) deben basarse en la calificación y el monitoreo en tiempo real en lugar de en reglas de diseño predeterminadas.
Muchas salas ISO 7-8 pueden operar de forma segura con ACH más bajas durante la operación en estado estable, aumentando las tasas solo durante períodos de alta actividad o mantenimiento. Este control dinámico reduce la carga del ventilador y extiende la vida útil del filtro.
El estándar ISO 14644-2 proporciona un marco para monitorear y demostrar el rendimiento continuo de la sala blanca, respaldando los ajustes de flujo de aire basados en el riesgo que mantienen el cumplimiento y reducen el desperdicio.
El diseño de filtración es una parte clave de la ingeniería sostenible de salas blancas. Al integrar trayectorias de ductos suaves, rejillas de FFU bien equilibradas y un seguimiento continuo de la presión diferencial, las instalaciones pueden minimizar las pérdidas del sistema y mantener la eficiencia a lo largo del ciclo de vida del filtro.
Los estándares energéticos como ASHRAE 90.1 destacan la contribución de la filtración a la potencia total del ventilador y fomentan la especificación de medios de baja caída de presión para cumplir con los objetivos de eficiencia y emisiones.
En la práctica, la filtración de aire optimizada favorece tanto un mayor rendimiento productivo como una producción solar más limpia y ecológica.
CleanLink ofrece una configuración de filtración completa adaptada a las líneas FV, desde el corte de obleas y PECVD/PVD hasta la laminación y la inspección final.
Los sistemas están diseñados en torno a medios de baja ΔP, alojamientos herméticos y acceso para escaneo y pruebas para mantener el rendimiento de la sala blanca ISO en toda la fábrica.
Los módulos terminales con sellado de gel o cuchillo proporcionan un flujo uniforme y descendente sobre las estaciones de carga/descarga, inspección y encordado/enganche.
Las opciones incluyen medios HEPA H13/H14 o ULPA U15, con puertos aguas arriba para pruebas de escaneo in-situ y diseños de plenum que mantienen la uniformidad de la velocidad sobre áreas grandes.
Los elementos HEPA de alta temperatura de fibra de vidrio con marcos de acero inoxidable y sellantes estables al calor soportan servicios de 250–350 °C.
La construcción rígida evita el arrastre del sello durante los ciclos de calentamiento/mantenimiento/enfriamiento, manteniendo limpias las zonas calientes y reduciendo el mantenimiento del horno.
Los lechos modulares que utilizan carbón activado y alúmina impregnada capturan compuestos orgánicos y siloxanos de encapsulantes, adhesivos y materiales de silicona, protegiendo la óptica, las capas TCO y la precisión de los sensores en los procesos cercanos.
Las tomas de presión y sensores integrados registran la tendencia de la presión diferencial en cada etapa, permitiendo cambios basados en la condición. Los marcos escaneables y los puertos aguas arriba agilizan las pruebas de integridad después del mantenimiento.
Los planes de servicio de CleanLink documentan la ΔP, la recuperación de partículas y el historial de cambios para respaldar la verificación continua del rendimiento alineada con los principios de monitoreo de la ISO 14644-2.
El aire limpio es la base de una fabricación fotovoltaica fiable. Una filtración efectiva minimiza el polvo, las nieblas y los contaminantes moleculares en el aire que causan defectos en los recubrimientos, fallos de adhesión y tiempos de inactividad de las herramientas.
Al mantener condiciones estables de clase ISO, los fabricantes protegen tanto la calidad del producto como la seguridad de los trabajadores, asegurando que cada módulo rinda según su eficiencia diseñada.
Un sistema de filtración bien diseñado ofrece más que limpieza: mejora directamente el rendimiento productivo, el tiempo de actividad y el desempeño energético. Los filtros de baja ΔP y el flujo de aire optimizado reducen la potencia del ventilador, extienden la vida útil de los medios y reducen la demanda total de energía, apoyando simultáneamente los objetivos de sostenibilidad y costes.
Un aire más limpio también ayuda a las empresas a cumplir con los estándares ambientales, sociales y de gobierno corporativo (ASG/ESG) al reducir los residuos, las emisiones y el uso de recursos relacionados con el mantenimiento.
En el camino hacia una energía más ecológica, los fabricantes fotovoltaicos que invierten en filtración de aire avanzada no solo están protegiendo sus salas blancas, están reforzando toda la cadena de valor de la energía limpia con mayor fiabilidad, eficiencia y responsabilidad ambiental.
