La fabricación de semiconductores opera a escalas en las que incluso la partícula en aire más minúscula o el más leve vapor químico puede destruir un circuito valorado en miles de dólares. A medida que las geometrías de los dispositivos bajan de los 5 nanómetros, mantener una calidad de aire prístina dentro de las salas limpias se ha convertido en uno de los factores más críticos para proteger el rendimiento y la confiabilidad.
Esta publicación explora cómo las partículas submicrónicas y los contaminantes moleculares se infiltran en los entornos limpios, la ciencia detrás de la filtración HEPA y ULPA, y cómo las fabs modernas están adoptando sistemas de filtración más inteligentes y energéticamente eficientes.
Desde comprender el tamaño de partícula más penetrante hasta aplicar estrategias de filtración multi-etapa y monitoreo basado en IoT, desglosaremos cómo el aire limpio se traduce directamente en chips limpios — y en una mayor competitividad en la industria de los semiconductores.
La contaminación submicrónica entra a través de las personas, los procesos y los sistemas de aire. Gestionar estas vías mantiene las bahías dentro de su clase ISO objetivo y protege las herramientas críticas.
Las personas desprenden escamas de piel, fragmentos de cabello y fibras de la indumentaria — especialmente durante el vestido y la transferencia de material. El movimiento de las herramientas y los pasos del proceso generan partículas finas provenientes de cojinetes, correas, componentes de manejo de obleas y subproductos del grabado, deposición y CMP.
Toallitas, hisopos, revestimientos y empaques no clasificados pueden liberar fibras y partículas. Por el lado de la instalación, las fugas en los marcos, juntas flojas, penetraciones sin sellar y cascadas de presión débiles permiten el bypass alrededor de las etapas finales HEPA/ULPA. Para los umbrales de tamaño de partícula utilizados en la clasificación de salas limpias, consulte el estándar de sala limpia ISO 14644-1.
La recirculación ahorra energía pero puede amplificar una sola brecha: las partículas que escapan de la captura aguas arriba pueden persistir a través de ciclos y migrar entre bahías si el flujo de aire no es uniforme. Mantenga una densidad adecuada de FFU para el flujo laminar descendente, proteja los filtros finales con pre-filtros escalonados y monitoree la presión diferencial para programar los reemplazos antes de que ocurra desprendimiento o desequilibrio.
Asegúrese de que todo el aire de reposición esté completamente acondicionado y filtrado; verifique los sellos con pruebas periódicas de fugas/escaneo. Para la calibración de instrumentos a tamaños submicrométricos, consulte los estándares de partículas submicrométricas NIST.
La ISO 14644-1 establece concentraciones máximas por metro cúbico a tamaños de partícula definidos (típicamente 0,1–5 µm). Las zonas de litografía y metrología avanzadas a menudo apuntan a ISO 4–5, mientras que las áreas de soporte adyacentes funcionan en ISO 6–8.
Las clases más estrictas requieren mayores tasas de renovación de aire, filtración final eficiente (HEPA/ULPA) y suficiente cobertura de FFU para prevenir la acumulación sobre superficies críticas. Vea los límites de clase oficiales en ISO 14644-1.

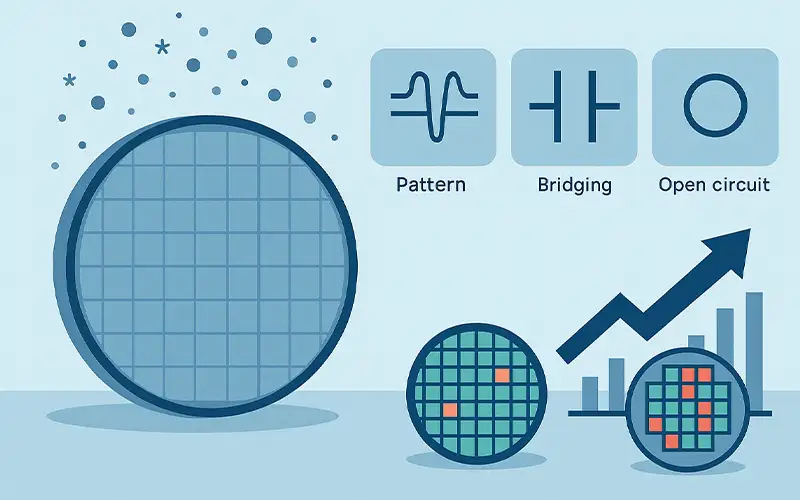

Las partículas minúsculas se traducen directamente en una pérdida de rendimiento medible. A medida que los anchos de línea se reducen, una sola partícula submicrónica puede generar un «defecto fatal» que se propaga a través de las capas posteriores y solo sale a la superficie en la prueba eléctrica. Los programas de metrología cuantifican este vínculo rastreando la densidad de defectos (defectos/cm²) versus el área del dado para predecir el rendimiento del dado y del lote. Para antecedentes sobre metrología de contaminación a nanoescala, consulte el trabajo del NIST sobre control de contaminación y estándares de partículas utilizados para calibrar contadores y herramientas de inspección: estándares de partículas submicrométricas NIST.
Si bien el porcentaje exacto varía según el nodo y el conjunto de herramientas, las excursiones de partículas son un componente recurrente de la pérdida de rendimiento no sistemática. Las fabs monitorean los «diagramas de Pareto de defectos» para asignar las pérdidas entre partículas, residuos de proceso y errores de patterning.
Las pérdidas impulsadas por partículas a menudo se disparan después de una derivación del filtro, intrusiones de mantenimiento o desviaciones del proceso — de ahí el énfasis en el monitoreo continuo y el análisis rápido de causa raíz.
Las partículas comparables a las dimensiones críticas locales distorsionan los perfiles del fotorresistente (deformación del patrón), crean caminos conductivos entre líneas adyacentes (puentes) o bloquean vías y trincheras de modo que el metal no logra conectar (circuitos abiertos).
Durante el CMP, las partículas alojadas pueden rayar o marcar las superficies; durante la deposición/grabado, pueden sombrear las películas, dejando vacíos o protuberancias que no superan las pruebas de confiabilidad posteriores.
La pérdida de rendimiento se acumula rápidamente: menos dados buenos por oblea aumentan el costo por chip funcional y pueden empujar a los lotes por debajo de los umbrales de liberación. Las instalaciones modelan el costo total utilizando marcos estandarizados de costo de propiedad que incluyen chatarra, reprocesamiento, tiempo de inactividad y consumibles. Vea la perspectiva del costo de propiedad de la industria en la guía de SEMI: Conceptos de Costo de Propiedad (COO) SEMI.
Una modesta reducción en la densidad de defectos inducida por partículas puede ofrecer un ROI desproporcionado al aumentar los dados por oblea, estabilizar el tiempo de ciclo y evitar el reprocesamiento que consume capacidad de las herramientas y consumibles.

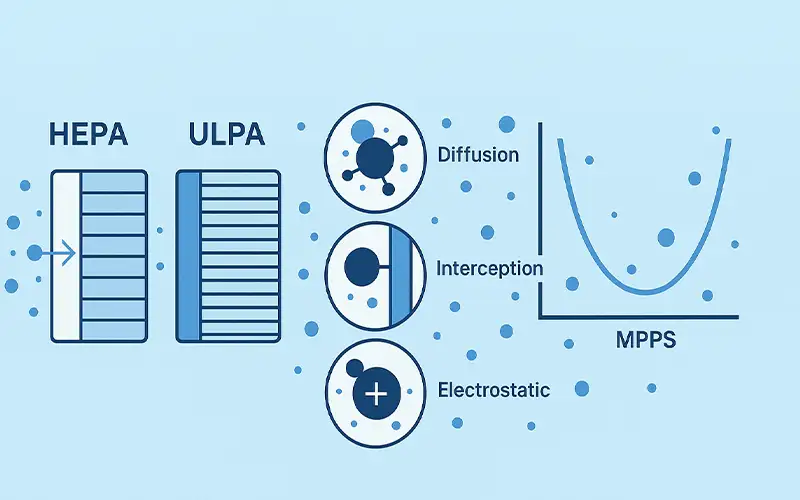

La filtración de aire en las salas limpias de semiconductores depende de cómo las fibras capturan partículas a través de tamaños y velocidades.
El rendimiento se expresa como eficiencia fraccional a diferentes diámetros de partícula, con especial atención al tamaño de partícula más penetrante (MPPS), típicamente en el rango de 0,1–0,3 µm.
Los filtros HEPA (High-Efficiency Particulate Air) están clasificados para eliminar al menos el 99,97% de las partículas de 0,3 µm, proporcionando un control robusto para entornos ISO 5–8 y muchas bahías de proceso.
Los filtros ULPA (Ultra-Low Penetration Air) extienden el rendimiento al 99,999–99,9995% en o cerca del MPPS, respaldando los presupuestos de contaminación más estrictos en zonas de litografía y metrología avanzadas.
La selección entre HEPA y ULPA depende de la clase ISO objetivo, la tasa de flujo de aire, la caída de presión permitida y el costo del ciclo de vida.
La difusión domina para las partículas más pequeñas. Las partículas submicrónicas sufren un movimiento browniano aleatorio, vagando hacia las superficies de las fibras donde se adhieren.
La intercepción gobierna las partículas de tamaño mediano que siguen la corriente de aire pero pasan dentro de un radio de partícula de una fibra, resultando en contacto y captura. La atracción electrostática — presente en medios cargados (electret) — mejora la captura en un amplio rango de tamaños atrayendo partículas hacia las fibras mediante fuerzas coulómbicas.
Juntos, estos mecanismos producen una curva de eficiencia característica en forma de U versus el tamaño de partícula.
Las partículas en la banda de 0,1–0,3 µm se sitúan en un «hueco de captura». Son demasiado pequeñas para fuertes efectos inerciales pero no lo suficientemente pequeñas para que la difusión domine, produciendo la penetración más alta a través del medio.
Esta es la región MPPS utilizada para clasificar los filtros: si un filtro cumple con su eficiencia en el MPPS, funcionará igual o mejor tanto para partículas más grandes como más pequeñas bajo las mismas condiciones operativas.
Diseñar para este peor caso — mediante la selección adecuada del medio, la velocidad frontal adecuada y sellos herméticos — mantiene la eficiencia real entregada alineada con los objetivos de rendimiento de la sala limpia.

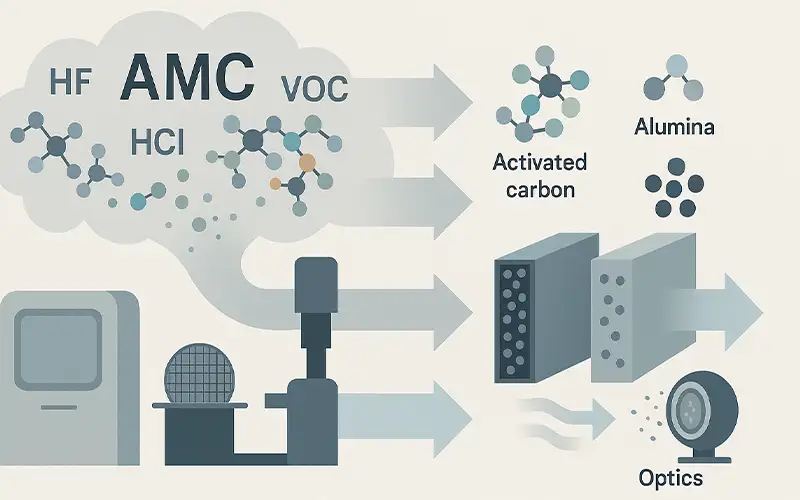

La contaminación molecular en el aire consiste en gases y vapores a niveles ppb–ppt que nunca aparecen en los contadores de partículas pero aún así dañan dispositivos y ópticas. En las fabs avanzadas, los AMC se originan a partir de productos químicos de proceso, desgasificación humana, plásticos y elastómeros, FOUPs y agentes de limpieza.
A diferencia de las partículas, estas moléculas se difunden por todas partes, se adsorben en las superficies y pueden reaccionar durante la litografía, el grabado, la deposición o los pasos térmicos, degradando el rendimiento sin pistas obvias en los tableros ambientales tradicionales.
Los vapores ácidos como HF, HCl y SOx corroen las líneas de cobre y aluminio, alteran la resistencia de contacto y graban los óxidos nativos de manera no intencionada.
Las especies básicas — especialmente el amoníaco — causan T-topping y footing en los resistores de amplificación química, interrumpen la química del fotoácido y contribuyen al colapso del patrón en pasos estrechos.
Los vapores orgánicos (solventes, organosiloxanos y plastificantes) forman películas moleculares en lentes, películas protectoras y superficies de obleas, reduciendo la transmisión óptica, generando neblina e interfiriendo con la adhesión y la selectividad de grabado.
Estos efectos se acumulan capa por capa, por lo que incluso pequeñas excursiones pueden traducirse en una mayor densidad de defectos, deriva paramétrica y fallos de confiabilidad latentes.
El control de AMC se basa en etapas dirigidas de quimisorción y adsorción colocadas donde interceptan las fuentes: en las unidades de aire de reposición, en las rutas de recirculación y dentro de los mini-entornos de las herramientas.
Los lechos de carbón activado capturan una amplia gama de orgánicos mediante fisisorción; la alúmina impregnada y los medios especiales (p. ej., permanganato, quimisorbentes específicos para ácidos/bases) neutralizan ácidos y bases reactivos a través de reacciones irreversibles.
Los diseños efectivos emparejan pre-filtros de partículas con etapas AMC para proteger el medio, minimizar la caída de presión y extender la vida útil. Debido a que la saturación depende de la química, el momento del reemplazo debe basarse en las concentraciones aguas arriba, la cinética del lecho y el monitoreo continuo o periódico (p. ej., TD-GC/MS, cromatografía iónica o sensores AMC en tiempo real), no solo en la presión diferencial.
La selección, colocación y monitoreo adecuados del medio convierten moléculas invisibles en una variable controlada — manteniendo las ópticas limpias, los resistores estables y los parámetros del dispositivo en el objetivo.

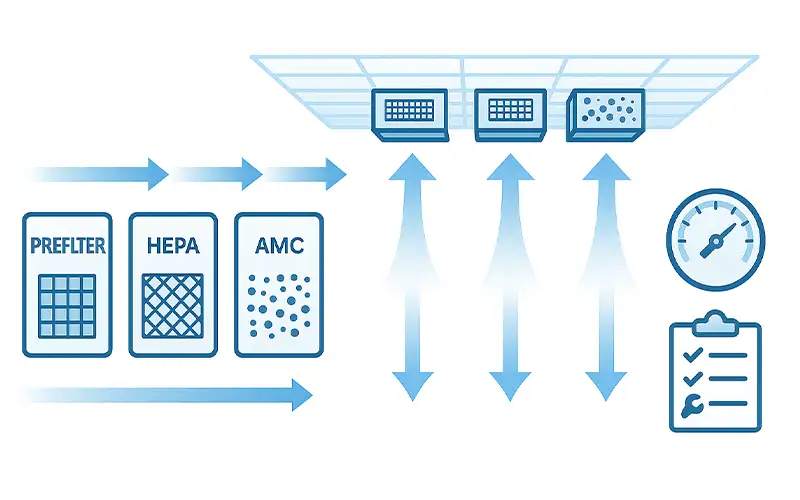

Lograr un aire ultra limpio requiere filtración en capas, patrones de flujo de aire estables y mantenimiento disciplinado.
El objetivo es mantener los recuentos de partículas y los contaminantes moleculares por debajo de los límites de clase mientras se minimiza la energía y el tiempo de inactividad.
Comience con pre-filtros gruesos y finos para capturar polvo y fibras más grandes, protegiendo los medios finales de una carga prematura. Aguas abajo, especifique filtros finales HEPA o ULPA para cumplir con la clase ISO objetivo en el tamaño de partícula más penetrante del sistema.
Donde la contaminación molecular en el aire es un riesgo, agregue etapas químicas dedicadas — carbón activado para orgánicos amplios y alúmina impregnada o quimisorbentes especiales para ácidos y bases.
Coloque los lechos AMC de modo que traten el aire de reposición y las rutas de recirculación críticas. Diseñe las cajas con control de compresión de juntas y marcos escaneables para eliminar derivaciones.
Un flujo laminar descendente y uniforme previene el transporte lateral y mantiene los contaminantes lejos de las superficies de las obleas. Utilice una matriz densa y uniformemente distribuida de unidades de ventilador-filtro (FFU) a través de la rejilla del techo para mantener la velocidad frontal objetivo y la cobertura sobre herramientas y pasillos críticos.
Equilibre el suministro y el retorno para preservar las cascadas de presión entre bahías y cámaras de retorno. Evite zonas muertas coordinando los puntos de ajuste de las FFU, el escape de las herramientas y las ubicaciones de retorno, y verifique con visualización de humo o mapeo de velocidad durante la puesta en servicio y después de cambios de diseño.
Realice un seguimiento de la presión diferencial en cada etapa de filtración para detectar tendencias de carga temprano. Reemplace los pre-filtros antes de que provoquen un ΔP excesivo; hacerlo extiende la vida útil de HEPA/ULPA y estabiliza el flujo de aire.
Establezca alarmas para un aumento rápido del ΔP, correlacione con los recuentos de partículas y los datos de AMC, y programe reemplazos durante ventanas de bajo riesgo. Después de cualquier reemplazo de medio, realice pruebas de fugas/escaneo, confirme la compresión de la junta y verifique nuevamente los puntos de ajuste del flujo de aire para restaurar el estado validado.
A medida que las geometrías de los semiconductores continúan reduciéndose y los objetivos de sostenibilidad se endurecen, la filtración de aire está evolucionando más allá del rendimiento tradicional de HEPA y ULPA.
La próxima generación de sistemas de salas limpias integra medios avanzados, menor consumo de energía y detección inteligente para mantener la pureza con mayor eficiencia.

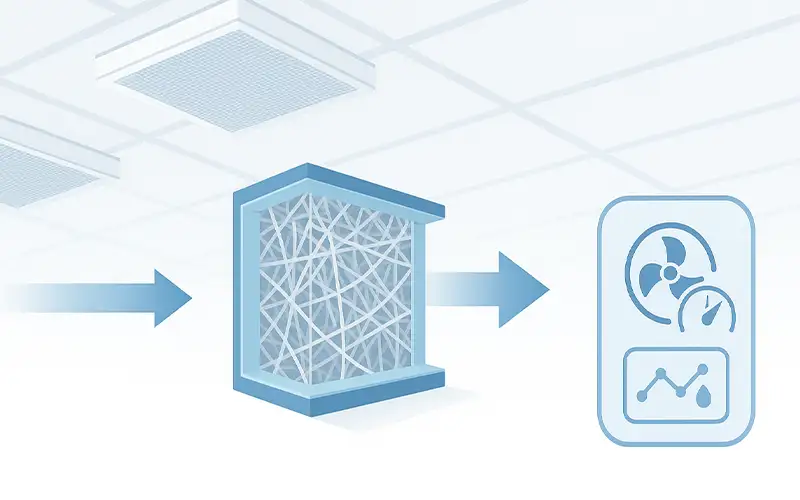

Las capas de nanofibra — fibras poliméricas ultrafinas depositadas sobre sustratos convencionales — ofrecen una eficiencia de captura significativamente mayor con menos resistencia.
Su estructura de poros uniforme mejora la difusión y la intercepción para partículas sub-0,1 µm manteniendo la uniformidad del flujo de aire. Los filtros compuestos que mezclan capas de vidrio, sintéticas y de nanofibra optimizan tanto la eficiencia como la capacidad de retención de polvo, reduciendo la frecuencia de reemplazo. Estos materiales también resisten mejor la humedad y el estrés mecánico que los medios de vidrio de una sola capa, lo que los hace ideales para zonas climáticas variables y fabs de alto ciclo.
Los datos de investigación y producción muestran que los filtros de nanofibra pueden lograr el mismo rendimiento de clase ISO que los medios más gruesos mientras reducen la caída de presión inicial hasta en un 30%.
El consumo de energía del manejo del aire de la sala limpia puede representar más de la mitad del uso total de energía de una fab. Los filtros de baja caída de presión (bajo ΔP) ayudan a frenar la energía del ventilador sin sacrificar la pureza.
Los fabricantes se centran en pliegues más delgados, aerodinámica del marco optimizada y alineación avanzada de fibras para minimizar la resistencia al flujo.
Cuando se combinan con FFU de velocidad variable y zonificación inteligente del flujo de aire, estos filtros contribuyen a ganancias de sostenibilidad medibles bajo ISO 14001 y programas corporativos de reducción de carbono.
La transformación digital está remodelando la gestión del control de contaminación. Los sistemas de filtración inteligentes equipados con sensores IoT rastrean en tiempo real la presión diferencial, la velocidad del flujo de aire, la temperatura, la humedad y los recuentos de partículas.
Los tableros conectados pueden alertar a los equipos de mantenimiento antes de que los filtros se sobrecarguen, asegurando reemplazos oportunos y previniendo excursiones de rendimiento. La analítica predictiva refina los intervalos de servicio basándose en datos reales en lugar de horarios fijos.
La integración con los sistemas de gestión de edificios (BMS) también permite el control dinámico de los ventiladores — equilibrando automáticamente el ahorro de energía con los objetivos de limpieza del aire. A medida que las fabs avanzan hacia la Industria 4.0, la filtración inteligente y las redes de sensores se convertirán en una piedra angular de la garantía de rendimiento y la eficiencia operativa.
La calidad del aire en la sala limpia es un factor controlable del rendimiento de los semiconductores. Las partículas y los contaminantes moleculares en el aire crean defectos fatales, deriva paramétrica y fallos de confiabilidad latentes, pero una filtración disciplinada, el control del flujo de aire y el monitoreo mantienen las excursiones raras y contenidas. Trate la pureza del aire como una variable de producción: especifique el medio correcto, valide el rendimiento in situ y manténgalo con datos.
Diseñe una pila multi-etapa: pre-filtro → HEPA/ULPA → AMC para proteger las herramientas y extender la vida útil del medio.
Diseñe para un flujo uniforme con una densidad adecuada de FFU y cascadas de presión verificadas para prevenir el transporte lateral.
Monitoree la presión diferencial, los recuentos de partículas y los AMC; reemplace según la condición, no solo según el programa.
Después de los reemplazos, realice pruebas de fugas/escaneo y reequilibre el flujo de aire para restaurar el estado validado.
El beneficio se compone: incluso pequeñas reducciones en la densidad de defectos aumentan los dados por oblea, estabilizan el tiempo de ciclo y liberan capacidad de la herramienta, mejorando el costo por dado bueno.
La filtración no es solo cumplimiento — es una estrategia de rendimiento. Las fabs que combinan medios de alta eficiencia y bajo ΔP con detección inteligente reducen el uso de energía mientras mantienen límites más estrictos de partículas y AMC. Esto protege los pasos de litografía y metrología avanzados, reduce el reprocesamiento y mejora la previsibilidad de entrega. En un mercado donde los nodos, el tiempo de actividad y la confiabilidad definen a los ganadores, el aire limpio es una ventaja operativa que se convierte directamente en margen y participación de mercado.
