Explore nuestra amplia gama de soluciones de filtración de aire de alta calidad, diseñadas para una gran variedad de industrias.
Desde filtros para climatización (HVAC) y HEPA hasta aplicaciones industriales, nuestros filtros de aire ofrecen un rendimiento superior, eficiencia energética y una fiabilidad duradera.
Encuentre el filtro perfecto para satisfacer sus necesidades.
Las unidades de ventilador-filtro (FFU) para salas blancas son sistemas autónomos de filtración de aire que combinan un filtro de alta eficiencia HEPA o ULPA con un ventilador integrado. Proporcionan un flujo de aire laminar y limpio directamente en entornos controlados, garantizando un control constante de la contaminación.
Ampliamente utilizadas en la fabricación de semiconductores, productos farmacéuticos, biotecnología y dispositivos médicos, las FFU ayudan a cumplir con estrictos estándares de limpieza mientras optimizan la eficiencia del flujo de aire. En esta guía, cubriremos cómo funcionan las FFU, sus beneficios y los factores a considerar al seleccionar la unidad adecuada.
Una unidad de ventilador-filtro (FFU) para sala blanca funciona aspirando aire ambiente o recirculado a través de un prefiltro para capturar partículas grandes y prolongar la vida útil del filtro principal. Luego, el aire pasa a través de un filtro HEPA o ULPA, eliminando hasta el 99,99 % de partículas microscópicas como polvo, microorganismos y aerosoles.
Una vez filtrado, el aire se introduce en la sala blanca de manera controlada, asegurando un suministro constante de aire limpio para mantener la clase ISO requerida. Según la Agencia de Protección Ambiental de EE. UU. (EPA), los filtros HEPA son capaces de capturar partículas tan pequeñas como 0,3 micrones con una eficiencia excepcional (guía de la EPA sobre limpieza del aire).
Una FFU consta de varios componentes críticos:
Ventilador y motor: Proporcionan el flujo de aire necesario para impulsar el aire a través del medio filtrante.
Prefiltro: Captura polvo grueso y fibras para proteger el filtro principal.
Medio filtrante HEPA o ULPA: Atrapa partículas finas para cumplir con los estándares de limpieza de salas blancas. Los filtros ULPA pueden capturar partículas tan pequeñas como 0,12 micrones.
Carcasa: Garantiza la integridad estructural, minimiza fugas y soporta la instalación en rejillas de techo o módulos independientes.
Sistema de control: Ajusta la velocidad del ventilador, monitorea la caída de presión del filtro y se integra con sistemas de automatización de salas blancas.
Para especificaciones técnicas y clasificaciones de filtros HEPA y ULPA, consulte los estándares de filtración de ASHRAE.
Las unidades de ventilador-filtro pueden suministrar aire limpio utilizando dos estrategias principales de flujo de aire:
Flujo laminar: Proporciona aire en corrientes uniformes y paralelas, alejando los contaminantes de las áreas de trabajo críticas. Es común en salas blancas de clase ISO 1–5.
Flujo turbulento: Distribuye el aire en un patrón mezclado, diluyendo los contaminantes de manera uniforme en todo el espacio. Este enfoque se utiliza a menudo en entornos menos estrictos, como salas blancas de clase ISO 6–9.
La elección del patrón de flujo de aire depende del nivel de limpieza requerido, el diseño de la sala y los procesos que se realizan.

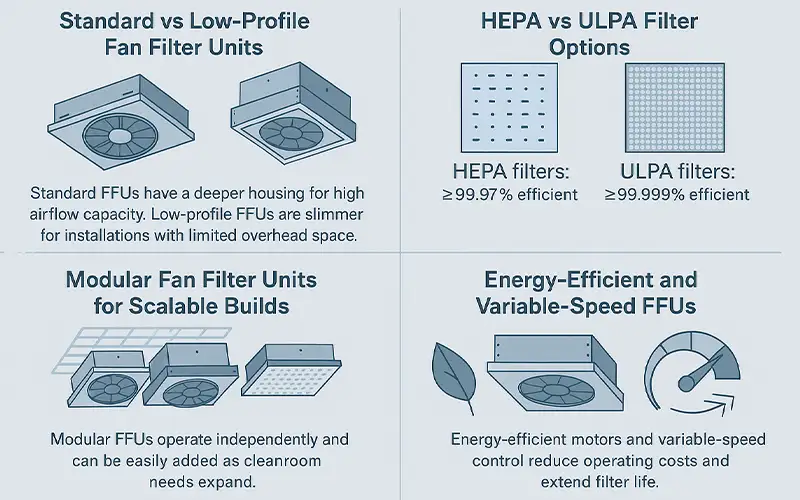

Las FFU estándar están diseñadas con una carcasa más profunda, lo que las hace adecuadas para la mayoría de las rejillas de techo de salas blancas y ofrecen una alta capacidad de flujo de aire. Las unidades de perfil bajo, por otro lado, tienen un diseño más delgado para instalaciones con espacio limitado en altura, como remodelaciones o instalaciones con alturas de plenum reducidas. Aunque las unidades de perfil bajo ahorran espacio, pueden tener un flujo de aire ligeramente reducido en comparación con los modelos estándar.
Las FFU para salas blancas pueden equiparse con filtros HEPA o ULPA, dependiendo de los requisitos de limpieza:
Filtros HEPA: Capturan al menos el 99,97 % de partículas ≥0,3 micrones. Comúnmente utilizados en salas blancas de clase ISO 5–8.
Filtros ULPA: Capturan al menos el 99,999 % de partículas ≥0,12 micrones. Requeridos para entornos de clase ISO 1–4, como la fabricación de obleas de semiconductores o la producción farmacéutica avanzada.
Las FFU modulares permiten que las salas blancas se expandan o reconfiguren fácilmente sin cambios estructurales importantes. Cada FFU opera de manera independiente, lo que hace posible agregar más unidades a medida que crece la sala blanca. Esta flexibilidad es especialmente valiosa para industrias con necesidades de producción en rápida evolución, como biotecnología y microelectrónica.
Las FFU energéticamente eficientes utilizan motores avanzados, como motores de conmutación electrónica (EC), para reducir el consumo de energía mientras mantienen el rendimiento del flujo de aire. El control de velocidad variable permite a los usuarios ajustar las tasas de flujo de aire según los niveles de ocupación, los requisitos de limpieza o los cambios en los procesos, reduciendo los costos operativos y prolongando la vida útil del filtro.
Uno de los factores de rendimiento más importantes para las FFU es la eficiencia de filtración. Las FFU deben cumplir con los requisitos de clase de limpieza definidos en los estándares ISO 14644. Los filtros HEPA generalmente están clasificados bajo las clasificaciones EN 1822 (como H13 o H14), mientras que los filtros ULPA alcanzan niveles de eficiencia más altos (U15–U17). La elección depende de la clase de la sala blanca y la sensibilidad de los procesos que se realizan en su interior.
Los cambios de aire por hora (ACH) determinan cuántas veces se reemplaza todo el volumen de aire de la sala blanca con aire filtrado. En salas blancas de alto grado, esto puede variar de 300 a más de 600 ACH. La velocidad del flujo de aire, generalmente entre 0,3 y 0,45 metros por segundo para sistemas de flujo laminar, debe ser consistente para prevenir turbulencias y migración de partículas.
Las FFU deben operar silenciosamente para mantener un ambiente de trabajo cómodo, especialmente en laboratorios y áreas de ensamblaje donde la concentración es crítica. Ventiladores de bajo ruido, montajes antivibratorios y equilibrado de precisión reducen tanto el ruido audible como las microvibraciones que podrían interferir con equipos sensibles.
Las FFU energéticamente eficientes a menudo utilizan motores de conmutación electrónica (EC) para minimizar el consumo de energía sin comprometer el rendimiento. Los controles de velocidad variable permiten a los operadores ajustar la salida del ventilador según el riesgo de contaminación o la demanda del proceso, reduciendo los costos de energía y prolongando la vida útil del filtro. Para instalaciones que operan con grandes conjuntos de FFU, esto puede resultar en ahorros significativos a largo plazo.

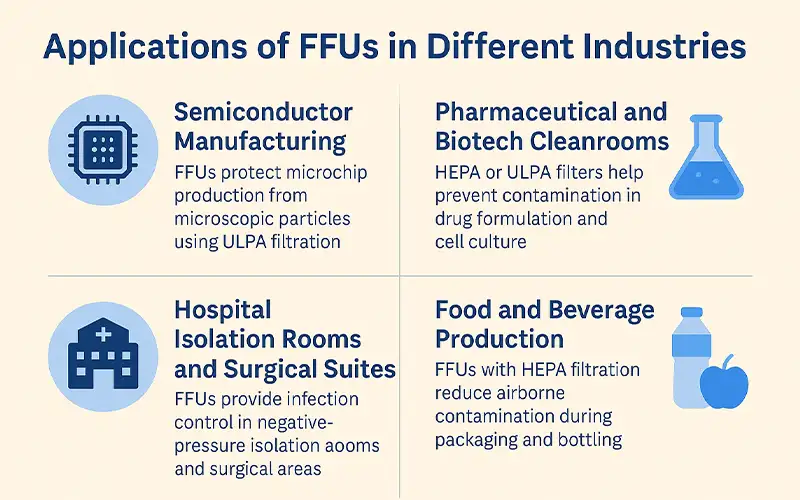

En plantas de fabricación de semiconductores, las FFU son esenciales para mantener entornos ultralimpios requeridos para la producción de microchips. Incluso partículas microscópicas pueden dañar las obleas y reducir el rendimiento. Las FFU con filtros ULPA se utilizan comúnmente para cumplir con los requisitos de clase ISO 1–5, proporcionando un flujo de aire laminar uniforme para proteger procesos sensibles como la fotolitografía y la inspección de obleas.
Las instalaciones farmacéuticas y biotecnológicas dependen de las FFU para cumplir con estrictos estándares de control de contaminación descritos en las pautas GMP. En estas salas blancas, las FFU con filtros HEPA o ULPA ayudan a prevenir la contaminación microbiana durante la formulación de medicamentos, el envasado estéril y los procesos de cultivo celular. Su diseño modular permite escalabilidad a medida que crecen las demandas de producción.
En entornos de atención médica, las FFU se implementan en habitaciones de aislamiento con presión negativa para contener patógenos transmitidos por el aire, y en quirófanos con presión positiva para proteger a los pacientes de infecciones. La filtración HEPA garantiza la eliminación de bacterias, virus y otras partículas dañinas, apoyando el cumplimiento de protocolos de control de infecciones como los recomendados por el CDC.
Las FFU se utilizan en instalaciones de procesamiento de alimentos para mantener condiciones higiénicas y prolongar la vida útil del producto. Ayudan a reducir la contaminación transmitida por el aire durante etapas críticas como el envasado, el embotellado y la preparación de productos listos para el consumo. Al integrar FFU con filtración HEPA en las líneas de producción, las instalaciones pueden cumplir con los requisitos de seguridad alimentaria HACCP e ISO 22000.
Las FFU se pueden instalar en varias configuraciones de techo, siendo las más comunes los sistemas de rejilla en T y techos duros. El montaje en rejilla en T ofrece flexibilidad para reposicionar o reemplazar las FFU sin construcción importante, lo que lo hace ideal para diseños modulares de salas blancas. La integración en techo duro, por otro lado, proporciona un aspecto uniforme y puede ayudar a reducir fugas de aire, lo que es crítico en salas blancas de alto rendimiento.
Las FFU requieren conexiones eléctricas para el motor del ventilador y, en modelos avanzados, sistemas de control integrados. Muchas FFU modernas están diseñadas para ser compatibles con sistemas de gestión de edificios (BMS), lo que permite el monitoreo y control centralizado de las velocidades del ventilador, la caída de presión del filtro y los horarios de mantenimiento. Algunas unidades cuentan con variadores de velocidad (VSD) para ajustes precisos del flujo de aire y ahorro de energía.
Una configuración modular de FFU permite la expansión escalable de salas blancas, donde las unidades se pueden agregar o reubicar a medida que evolucionan las necesidades de producción. Esto es particularmente ventajoso en industrias con tecnología en rápido cambio, como la fabricación de semiconductores. Las instalaciones fijas, aunque menos flexibles, pueden ofrecer mayor integridad estructural y mejor rendimiento de sellado a largo plazo en entornos que requieren configuraciones estables e invariables.

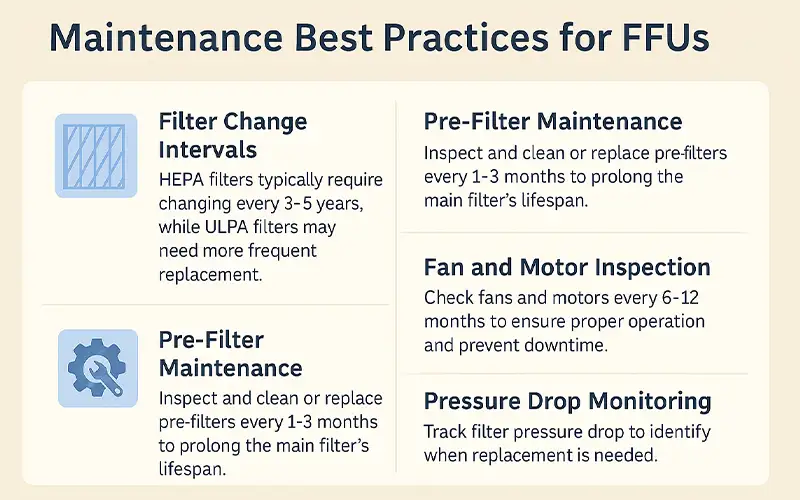

La vida útil del filtro principal de una FFU depende de su tipo y condiciones de operación. Los filtros HEPA generalmente requieren reemplazo cada 3–5 años en entornos controlados, mientras que los filtros ULPA pueden necesitar cambios más frecuentes debido a su filtración más fina. Los intervalos reales deben basarse en el monitoreo del rendimiento en lugar del tiempo únicamente, asegurando eficiencia óptima y cumplimiento con los estándares de salas blancas.
Los prefiltros capturan partículas más grandes antes de que lleguen al filtro HEPA o ULPA, extendiendo significativamente la vida útil del filtro principal. Estos deben inspeccionarse y limpiarse o reemplazarse cada 1–3 meses, dependiendo de la carga de contaminantes. El mantenimiento regular de prefiltros reduce la caída de presión y ayuda a mantener un flujo de aire constante.
Los ventiladores y motores deben revisarse periódicamente en busca de signos de desgaste, desequilibrio o ruido anormal. La lubricación (si es aplicable) y el apriete de conexiones mecánicas ayudan a prevenir tiempos de inactividad. Muchas instalaciones programan inspecciones cada 6–12 meses para garantizar operación ininterrumpida.
Monitorear la caída de presión a través del filtro es esencial para determinar cuándo es momento de reemplazarlo. Un aumento repentino en la caída de presión puede indicar obstrucción del filtro, mientras que un aumento gradual señala carga natural con el tiempo.
La integración de manómetros diferenciales o sensores con un sistema de gestión de edificios (BMS) permite seguimiento en tiempo real y planificación proactiva de mantenimiento.
Las FFU permiten construir o expandir salas blancas de manera modular, facilitando el escalamiento de operaciones a medida que crecen las necesidades de producción. A diferencia de sistemas centralizados que requieren cambios extensos en ductos, las FFU pueden agregarse, removerse o reubicarse sin modificaciones estructurales significativas.
Cada FFU puede operarse y ajustarse independientemente, permitiendo control preciso sobre tasas de flujo de aire y niveles de filtración en zonas específicas. Esta característica es especialmente valiosa en salas blancas multiproceso donde áreas diferentes pueden requerir clasificaciones de limpieza u horarios operativos distintos.
Dado que las FFU operan como sistemas de filtración autónomos en el punto de entrega de aire, reducen la dependencia de ductos compartidos que pueden transportar contaminantes entre espacios. Este enfoque localizado de filtración minimiza riesgos de contaminación cruzada entre diferentes zonas o procesos de la sala blanca.
Las FFU permiten reducir el consumo de energía durante horas de baja demanda operando solo las unidades necesarias para procesos activos. El control de velocidad variable del ventilador mejora aún más la eficiencia, reduciendo el uso de energía mientras mantiene niveles de limpieza requeridos en zonas activas.
Para salas blancas que requieren cientos de FFU, la inversión inicial puede ser significativa comparada con sistemas de filtración centralizados. Cada unidad incluye su propio ventilador, motor y controles, lo que aumenta el costo total del equipo. Sin embargo, este gasto puede compensarse con el tiempo por la escalabilidad y flexibilidad operativa que ofrecen las FFU.
Cuando muchas FFU operan en la misma sala blanca, el ruido de los ventiladores puede acumularse, creando potencialmente un ambiente de trabajo incómodo. Aunque las FFU modernas incluyen características de reducción de ruido como motores de baja vibración y aislamiento acústico, los niveles de ruido aún deben evaluarse durante el diseño del sistema, especialmente en entornos donde el personal pasa períodos prolongados.
En salas blancas con alturas de techo reducidas, instalar FFU puede ser un desafío debido a las dimensiones de sus carcasas. Existen FFU de perfil bajo para abordar este problema, pero pueden tener limitaciones en capacidad de flujo de aire o requerir soluciones de montaje personalizadas para garantizar rendimiento adecuado sin comprometer espacio vertical.

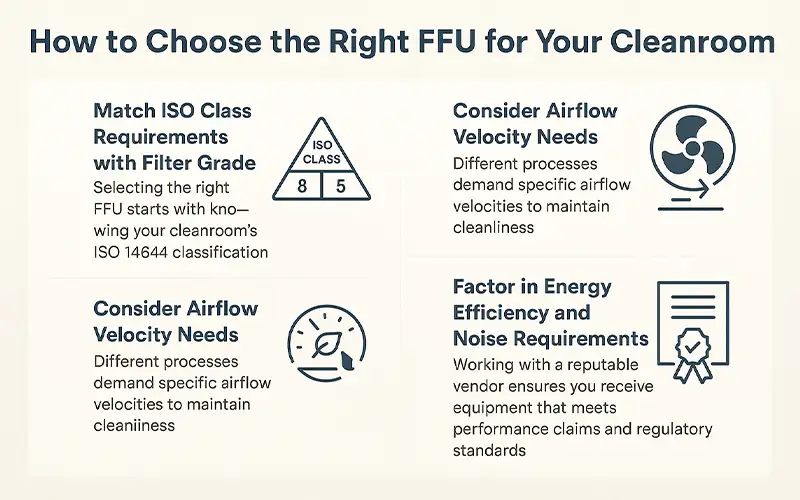

Seleccionar la FFU correcta comienza con conocer la clasificación ISO 14644 de tu sala blanca. Clases ISO más bajas (ej. ISO Clase 5) requieren mayor rendimiento de filtración, logrado a menudo con filtros ULPA, mientras clases ISO más altas (ej. ISO Clase 8) pueden servirse con filtros HEPA de alta calidad. Asegurar que el grado del filtro cumpla con estándares EN 1822 o equivalentes es esencial para cumplimiento y control consistente de partículas.
Diferentes procesos demandan velocidades específicas de flujo de aire para mantener limpieza. La fabricación de semiconductores puede requerir flujo laminar de alta velocidad para proteger obleas, mientras aplicaciones farmacéuticas pueden operar a velocidades más bajas para equilibrar calidad de aire con comodidad. Elegir una FFU que pueda entregar el caudal correcto en pies cúbicos por minuto (CFM) o metros por segundo (m/s) es crítico.
FFU energéticamente eficientes con motores de velocidad variable reducen costos operativos con el tiempo, especialmente en condiciones de carga parcial. Operación silenciosa es igualmente importante en entornos con alta densidad de FFU, ya que ruido excesivo puede causar incomodidad al personal. Revisar clasificaciones energéticas y especificaciones acústicas antes de comprar asegura satisfacción a largo plazo.
Trabajar con un proveedor reputado asegura recibir equipos que cumplen declaraciones de rendimiento y estándares regulatorios. Busque proveedores con fabricación certificada ISO, experiencia comprobada en su industria y reportes de pruebas documentados.
Soporte postventa confiable, incluyendo disponibilidad de repuestos y asistencia técnica, ayuda a extender la vida operativa de tus FFU y reduce riesgo de tiempos de inactividad.
Las FFU de Cleanlink están diseñadas para entregar filtración de aire de alta eficiencia con sistemas de ventilación integrados, asegurando rendimiento confiable para salas blancas. Disponibles en diseños estándar y de perfil bajo, nuestras FFU pueden configurarse con filtros HEPA (≥99,97 % a 0,3 micrones) o ULPA (≥99,9995 % a MPPS). Las unidades vienen en varios tamaños, capacidades de flujo de aire y opciones de potencia para adaptarse a rejillas de techo, techos duros y diseños modulares de salas blancas. Controles de velocidad variable y motores EC energéticamente eficientes están disponibles para optimizar rendimiento y reducir costos operativos.
Todas las FFU Cleanlink están diseñadas para cumplir o superar estándares globales de salas blancas, incluyendo clasificaciones ISO 14644, calificaciones de rendimiento de filtros EN 1822 y requisitos de Buenas Prácticas de Manufactura (GMP) para industrias reguladas. Cada unidad pasa por pruebas rigurosas de fábrica para flujo de aire, integridad de filtro y niveles de ruido, asegurando cumplimiento consistente y control de calidad trazable para entornos críticos.
Nuestro equipo de ingeniería proporciona tamaños personalizados y configuraciones a medida para cumplir requisitos únicos de salas blancas, ya sea para producción de semiconductores, laboratorios farmacéuticos o quirófanos hospitalarios.
Ofrecemos soporte completo de integración, incluyendo compatibilidad con sistemas de gestión de edificios (BMS), planes de cableado eléctrico y soluciones de montaje en techo. Desde consultoría inicial de diseño hasta asistencia en instalación, Cleanlink asegura implementación sin problemas y confiabilidad operativa a largo plazo.
