Los vagones de tren son entornos compactos y de alta ocupación, donde la calidad del aire y la estabilidad del flujo de aire influyen directamente en el confort de los pasajeros, el rendimiento del sistema HVAC y la fiabilidad del sistema.
A diferencia de los sistemas de ventilación de grandes edificios, las unidades HVAC para vagones deben operar en un espacio de instalación limitado, mientras gestionan cargas variables de pasajeros, aire exterior de entrada, polvo de túneles, partículas finas y ciclos frecuentes de apertura de puertas.
Para los operadores de transporte ferroviario, elegir los filtros HVAC adecuados no depende únicamente de la eficiencia de filtración. También exige equilibrar la captura de partículas, la caída de presión, el caudal de aire, la frecuencia de sustitución y la protección del equipo dentro de un sistema mecánico compacto.
Los vagones de tren funcionan en un entorno exigente para la calidad del aire. Las partículas en suspensión pueden entrar en el sistema HVAC a través del aire exterior de entrada, los andenes, los túneles, la actividad de los pasajeros y el aire recirculado de la cabina. Además, en sistemas ferroviarios subterráneos o urbanos, las partículas finas y el polvo pueden acumularse rápidamente debido al funcionamiento frecuente, la actividad de frenado y la alta rotación de pasajeros.
Una filtración HVAC eficaz ayuda a:
Por lo tanto, en los vagones de tren, el filtro debe hacer más que “limpiar el aire”. También debe adaptarse al sistema, mantener el flujo de aire y funcionar de forma fiable bajo vibración, movimiento y ciclos de funcionamiento frecuentes.
Los sistemas HVAC de los vagones de tren se enfrentan a desafíos diferentes en comparación con los edificios comerciales o los sistemas de ventilación de estaciones.
|
Desafío
|
Fuente Común
|
Por qué es Importante
|
|---|---|---|
|
Partículas finas
|
Aire exterior, aire de túneles, contaminación urbana
|
Pueden circular por el aire de la cabina si no se filtran correctamente
|
|
Polvo grueso
|
Movimiento de pasajeros, estaciones, aire cercano a las vías
|
Puede saturar los filtros rápidamente y afectar a los componentes HVAC
|
|
Alta ocupación
|
Densidad de pasajeros en horas punta
|
Aumenta la demanda de ventilación y los requisitos de confort
|
|
Espacio limitado para HVAC
|

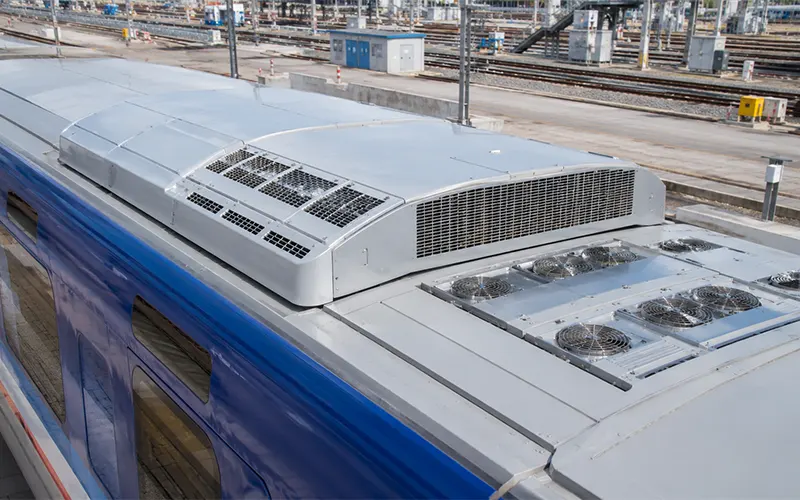

Unidades HVAC montadas en el techo o unidades compactas
|
Requiere filtros con estructura compacta y rendimiento estable
|
|

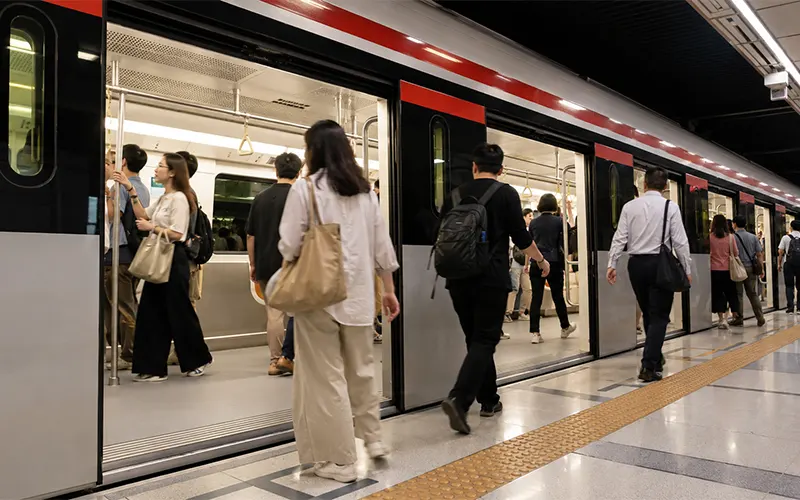

Apertura frecuente de puertas
|
Estaciones e intercambio de pasajeros en andenes
|
Introduce polvo, humedad y contaminantes exteriores
|
|
Vibración del sistema
|
Movimiento del tren y funcionamiento ferroviario
|
Requiere marcos de filtro duraderos y una estructura estable del medio filtrante
|
Debido a que el espacio de instalación disponible es limitado, los filtros para vagones de tren deben seleccionarse con cuidado. Un filtro con alta eficiencia pero con una caída de presión excesiva puede reducir el flujo de aire y afectar al confort de los pasajeros. Por el contrario, un filtro con baja caída de presión pero poca capacidad de retención de polvo puede requerir sustituciones frecuentes.
Además, las partículas finas como PM2.5 y PM10 son indicadores importantes de calidad del aire en entornos de transporte público. Las directrices globales de calidad del aire de la OMS para PM2.5 y PM10 destacan la importancia de controlar la exposición a partículas finas en espacios ocupados.
Por ello, la elección correcta es una configuración de filtración equilibrada.
Las unidades HVAC para vagones de tren suelen tener limitaciones de espacio más estrictas que los sistemas fijos de edificios. Por esta razón, los filtros deben encajar en compartimentos estrechos y, al mismo tiempo, proporcionar suficiente superficie filtrante para gestionar el caudal de aire y la carga de polvo.
Los factores de diseño importantes incluyen:
Las unidades HVAC de los vagones suelen tener ranuras de filtro poco profundas o secciones de tratamiento de aire compactas. Por lo tanto, la profundidad del filtro, el diseño del marco y la estructura del medio filtrante son especialmente importantes.
Un filtro adecuado debe:
Las aplicaciones ferroviarias requieren filtros fáciles de instalar, pero lo suficientemente duraderos para resistir vibraciones y un funcionamiento frecuente.
Los requisitos comunes incluyen:
Los sistemas HVAC de los vagones de tren deben suministrar suficiente aire tratado a los pasajeros dentro de un espacio mecánico limitado. Por lo tanto, el filtro debe permitir el caudal de aire sin crear una resistencia innecesaria en el sistema.
Por este motivo, una baja caída de presión es un factor clave de selección.
Un flujo de aire estable es esencial para el confort de los pasajeros y el rendimiento del sistema HVAC. Si el filtro genera demasiada resistencia al flujo de aire, el sistema puede tener dificultades para suministrar suficiente aire a la cabina.
Un flujo de aire deficiente puede provocar:
Por lo tanto, en los vagones de tren, la eficiencia de filtración siempre debe evaluarse junto con la caída de presión y la capacidad de retención de polvo. El mejor filtro no siempre es el que tiene la clasificación más alta. Debe ser un filtro capaz de mantener el caudal de aire requerido y, al mismo tiempo, proporcionar el nivel adecuado de control de partículas.
Diferentes sistemas ferroviarios pueden requerir distintas configuraciones de filtración, según el diseño HVAC, el entorno operativo, los objetivos de calidad del aire y los programas de mantenimiento.
| Área de Aplicación | Desafío de Calidad del Aire | Tipo de Filtro Recomendado |
|---|---|---|
| Entrada de aire exterior | Polvo exterior, PM2.5, contaminación urbana | Filtros de panel, filtros compactos, filtros finos |
| Aire recirculado de cabina | Partículas generadas por pasajeros, polvo | Filtros de panel, filtros plisados |
| Unidad HVAC principal | Protección del equipo, estabilidad del flujo de aire | Filtros de panel de baja resistencia, filtros compactos |
| Zonas sensibles a olores | Olores de cabina, contaminantes del aire exterior | Filtros de carbón activado cuando corresponda |
| Rutas con alta carga de polvo | Polvo de túneles, partículas cercanas a las vías | Prefiltros + etapa de filtro fino |
Para la mayoría de los sistemas de vagones de tren, los filtros deben seleccionarse en función de:
El filtro debe ajustarse al objetivo de calidad del aire requerido. En muchos sistemas HVAC de vagones, el objetivo es reducir el polvo y las partículas finas mientras se protege la unidad HVAC.
Los filtros de mayor eficiencia pueden utilizarse cuando se requiere controlar partículas finas, pero deben verificarse frente a la capacidad de caudal de aire del sistema.
Además, al comparar la eficiencia de filtración, los compradores deben revisar los datos de ensayo en lugar de depender únicamente de etiquetas generales de producto. El método de ensayo ASHRAE Standard 52.2 proporciona un marco reconocido para evaluar la eficiencia de eliminación por tamaño de partícula y la caída de presión.
La caída de presión es uno de los factores más importantes en sistemas HVAC compactos para vagones. Un filtro con resistencia excesiva puede reducir el caudal de aire y aumentar la carga del ventilador.
Al seleccionar filtros, los operadores deben considerar:
Los vagones de tren pueden funcionar durante largas horas en entornos con polvo. Por lo tanto, un filtro con mejor capacidad de retención de polvo puede ayudar a prolongar la vida útil y reducir la frecuencia de mantenimiento.
Los filtros utilizados en sistemas HVAC ferroviarios deben mantenerse estables durante el movimiento, la vibración y la manipulación repetida durante el mantenimiento. Los marcos débiles pueden deformarse, crear espacios de bypass o reducir el rendimiento del sellado.
Los sistemas HVAC de vagones ferroviarios suelen requerir dimensiones de filtro personalizadas. Los tamaños estándar de filtros HVAC comerciales no siempre se ajustan correctamente. Por ello, la personalización de medidas puede ayudar a mejorar la compatibilidad del sistema y evitar fugas de aire.
Los operadores ferroviarios necesitan filtros fáciles de inspeccionar, retirar y sustituir. En consecuencia, un diseño de filtro orientado al mantenimiento puede reducir el tiempo de servicio y favorecer un funcionamiento HVAC más constante.
En los sistemas HVAC para vagones de tren, el caudal de aire está limitado por la capacidad del ventilador, el diseño de los conductos, la superficie filtrante y el espacio disponible. Por eso, una mejora del filtro no debe basarse únicamente en la clasificación de eficiencia.
Por ejemplo, utilizar un filtro de mayor eficiencia puede mejorar la captura de partículas. Sin embargo, si el filtro genera demasiada resistencia, puede reducir el caudal de aire y afectar el confort de la cabina.
Las mejoras de filtración deben verificarse frente a la capacidad de caudal de aire de la unidad HVAC. La orientación de ASHRAE sobre filtración y caída de presión señala que aumentar la eficiencia del filtro puede incrementar la caída de presión, lo que puede reducir el caudal de aire y aumentar el consumo energético del ventilador si el sistema no está diseñado para ello.
Una estrategia de filtración equilibrada puede incluir:
Este enfoque ayuda a mantener un caudal de aire estable mientras mejora el rendimiento de filtración.
Los filtros HVAC pueden utilizarse en varias partes de los sistemas de ventilación de los vagones de tren.
Los filtros de entrada de aire exterior ayudan a reducir el polvo exterior, las partículas finas y los contaminantes antes de que el aire entre en la unidad HVAC.

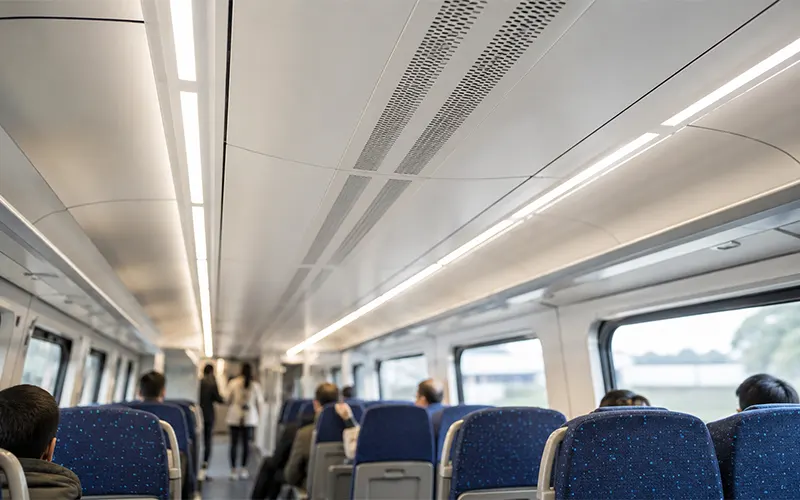

Los filtros de aire de retorno ayudan a controlar las partículas generadas dentro de la cabina por el movimiento de pasajeros, fibras de ropa, polvo y actividad general.
Los filtros protegen ventiladores, serpentines, intercambiadores de calor y componentes internos frente a la acumulación de polvo. Además, unos componentes HVAC más limpios pueden favorecer un intercambio térmico más estable y reducir la carga de mantenimiento.
Cuando los olores o contaminantes gaseosos son una preocupación, pueden utilizarse filtros de carbón activado como parte del diseño del sistema.
Clean-Link apoya aplicaciones HVAC de transporte ferroviario con soluciones de filtración diseñadas en torno a la compatibilidad del sistema, la estabilidad del flujo de aire y el mantenimiento práctico.
Clean-Link puede proporcionar recomendaciones de filtros basadas en requisitos del proyecto como caudal de aire, dimensiones del filtro, límites de caída de presión, eficiencia objetivo, entorno operativo y programa de mantenimiento.
Una configuración típica de filtración HVAC para vagones de tren puede incluir:
| Etapa | Función | Opción de Filtro |
|---|---|---|
| Etapa 1 | Capturar polvo grueso y proteger componentes del sistema | Filtro de panel o prefiltro plisado |
| Etapa 2 | Mejorar el control de partículas finas | Filtro fino o filtro compacto |
| Etapa Opcional | Reducir olores o contaminantes gaseosos | Filtro de carbón activado |
| Control de Mantenimiento | Supervisar la carga del filtro | Sustitución basada en caída de presión e inspección |
La configuración exacta debe confirmarse de acuerdo con el diseño del sistema HVAC y el espacio de instalación disponible.
Un filtro de alta eficiencia puede no ser adecuado si la unidad HVAC no puede gestionar la resistencia adicional.
La caída de presión afecta directamente al caudal de aire, la carga del ventilador y el confort de los pasajeros. Debe verificarse antes de cambiar el grado del filtro.
Los sistemas de vagones de tren son compactos y móviles. Por lo tanto, los filtros diseñados para edificios comerciales no siempre se ajustan a las unidades HVAC ferroviarias sin personalización.
La sustitución debe considerar las condiciones reales de operación, la carga de polvo, la caída de presión y el entorno de la ruta.
Incluso un filtro de alta calidad no funcionará correctamente si el aire puede desviarse alrededor del marco del filtro.
Los sistemas HVAC de vagones de tren suelen utilizar filtros de panel, filtros plisados, filtros compactos y, en algunos casos, filtros de carbón activado, según el diseño del sistema y los requisitos de calidad del aire. El filtro seleccionado debe ajustarse al espacio disponible y mantener un flujo de aire estable.
Una baja caída de presión ayuda a mantener el flujo de aire en sistemas HVAC compactos. Si la resistencia es demasiado alta, el ventilador puede no suministrar suficiente aire a la cabina, lo que puede afectar el confort de los pasajeros y el rendimiento del sistema.
Sí. Los sistemas HVAC de vagones de tren suelen requerir tamaños de filtro personalizados, diseños de marco, tipos de medio filtrante y opciones de sellado debido al espacio limitado y a requisitos específicos de instalación.
La frecuencia de sustitución depende de la carga de polvo, las horas de operación, las condiciones de la ruta, los requisitos de caudal de aire y la caída de presión. Para una mejor planificación del mantenimiento, los filtros deben inspeccionarse regularmente y sustituirse cuando alcancen la caída de presión final recomendada.
Los filtros de carbón activado pueden ser útiles cuando los olores o contaminantes gaseosos son una preocupación. Por lo general, se utilizan como parte de una estrategia de filtración combinada, no como la única etapa de filtración.
Los filtros HVAC para vagones de tren deben ofrecer más que una captura básica de partículas. Deben adaptarse a sistemas compactos, mantener un flujo de aire estable, proteger los componentes HVAC y favorecer el confort de los pasajeros bajo condiciones operativas variables.
Para operadores de transporte ferroviario y proveedores de sistemas HVAC, la selección correcta del filtro debe considerar la eficiencia de filtración, la caída de presión, la capacidad de retención de polvo, la resistencia del marco, el sellado y el acceso para mantenimiento.
Clean-Link proporciona soluciones de filtración de aire para aplicaciones de transporte ferroviario, incluidos filtros HVAC personalizados para vagones de tren, sistemas de ventilación de estaciones y otros entornos compactos de alto caudal de aire.
Para requisitos específicos del proyecto, contacte con Clean-Link para solicitar una recomendación de filtros HVAC para transporte ferroviario.
