Cuando los compradores comparan filtros de aire, suelen centrarse en la clasificación de eficiencia, la caída de presión, el caudal de aire y la vida útil. Estos parámetros son importantes, pero no ofrecen una visión completa.
Incluso un filtro de alta eficiencia puede rendir por debajo de lo esperado si parte del flujo de aire pasa alrededor del filtro en lugar de atravesar el medio filtrante. Este problema se conoce como fuga por bypass en filtros de aire.
En sistemas HVAC, salas limpias, laboratorios, sistemas de ventilación industrial, centros de datos y aplicaciones de filtración de alta eficiencia, el aire que circula por bypass puede reducir el rendimiento real de filtración, contaminar los equipos situados aguas abajo y provocar problemas de rendimiento que no se reflejan únicamente en la ficha técnica del filtro.
Por este motivo, el sellado del filtro debe considerarse parte del rendimiento del sistema y no un mero detalle de instalación.
ASHRAE señala que, si el aire pasa alrededor del filtro debido a fugas o bypass, no atraviesa el medio filtrante y, por tanto, no es filtrado. Es un principio sencillo, pero fundamental para comprender el rendimiento de la filtración HVAC.
Las fugas por bypass en filtros de aire se producen cuando el aire circula alrededor del filtro en lugar de atravesar el medio filtrante.
Esto puede ocurrir a través de espacios entre:
En términos sencillos, el aire que circula por bypass es aire sin filtrar o parcialmente filtrado que evita la trayectoria de filtración prevista.
Esto puede ocurrir en sistemas HVAC comerciales, unidades de tratamiento de aire industriales, sistemas de filtración para salas limpias e instalaciones con filtros HEPA.
Las fugas por bypass son especialmente relevantes cuando el sistema requiere un mayor rendimiento de filtración. Cuanto mayor sea el nivel de limpieza requerido, mayor importancia adquieren el sellado y la correcta instalación.
La clasificación de eficiencia de un filtro suele basarse en ensayos realizados con aire que atraviesa el filtro en condiciones definidas.
Sin embargo, los sistemas HVAC reales incluyen mucho más que el medio filtrante.
También incluyen:
Si parte del aire pasa alrededor del filtro por bypass, el rendimiento efectivo del sistema puede ser inferior a la eficiencia nominal del filtro.
Por ejemplo, un filtro puede estar clasificado según una determinada clase de eficiencia, pero, si existen holguras o espacios alrededor del marco, parte del aire puede atravesarlos con poca o ninguna filtración. Esto reduce el beneficio práctico de utilizar un filtro de mayor eficiencia.
Por este motivo, los compradores deben revisar ambos aspectos:
En los filtros HEPA y otros filtros de alta eficiencia, este aspecto adquiere aún mayor importancia. La norma ISO 29463-1 abarca la clasificación, el rendimiento, los ensayos y el marcado de los filtros de alta eficiencia, mientras que la ISO 29463-4 aborda los ensayos de fugas mediante métodos de barrido y otros métodos de ensayo de fugas para elementos filtrantes de alta eficiencia.

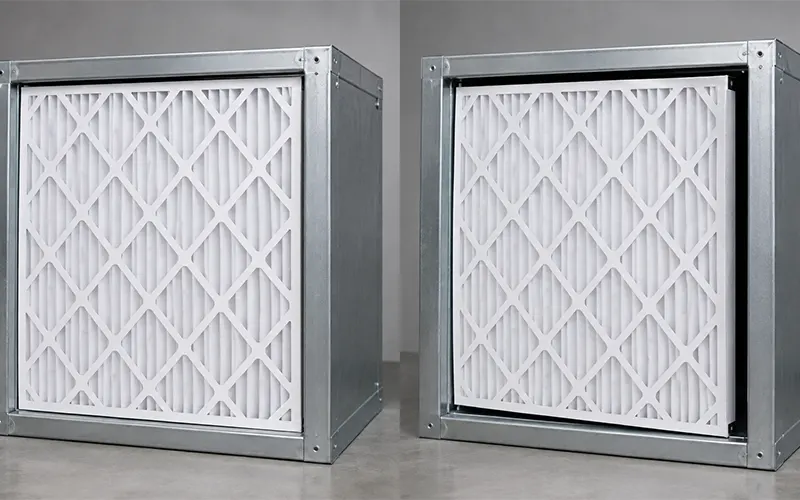

El marco del filtro constituye el primer elemento del sistema de sellado.
Si el filtro no encaja correctamente, pueden producirse fugas por bypass incluso cuando el propio medio filtrante es adecuado.
Entre los factores importantes relacionados con el marco se incluyen:
Un filtro ligeramente más pequeño de lo necesario puede dejar holguras. Un filtro sobredimensionado puede resultar difícil de instalar correctamente o deformarse durante la instalación. Un marco con rigidez insuficiente puede doblarse bajo la presión del flujo de aire o durante la manipulación, creando vías de fuga alrededor del borde del filtro.
Por este motivo, los compradores deben confirmar tanto el tamaño nominal como las dimensiones reales.
En el caso de filtros de sustitución, las etiquetas antiguas no siempre son fiables. Con el tiempo, los sistemas existentes pueden haber utilizado filtros de medidas sustitutivas. Las fotografías, los planos, las dimensiones medidas o las muestras pueden ayudar a evitar problemas de ajuste.
Lectura relacionada: guía de especificaciones de filtros de aire
La junta de un filtro de aire ayuda a crear un sellado entre el marco del filtro y la carcasa o el bastidor de soporte.
La junta puede instalarse en:
El diseño adecuado de la junta depende de cómo se instale el filtro y de la ubicación de la superficie de sellado.
Una junta puede no sellar correctamente si:
Los materiales habituales para juntas pueden incluir espuma, neopreno, EPDM, PU, silicona o sistemas de gel, dependiendo de los requisitos de la aplicación.
Para filtros HVAC comerciales, una junta estándar puede ser suficiente. Sin embargo, en salas limpias, aplicaciones HEPA, instalaciones farmacéuticas, laboratorios o entornos de procesos críticos, la selección de la junta y los requisitos de instalación deben revisarse con mayor atención.
Incluso un filtro bien fabricado puede no sellar correctamente si la carcasa está dañada o recibe un mantenimiento deficiente.
La carcasa del filtro o el banco de filtros deben proporcionar una superficie de sellado plana y estable, así como un mecanismo de sujeción seguro.
Entre los posibles problemas de la carcasa se incluyen:
En muchos problemas detectados en campo, se culpa primero al propio filtro. Sin embargo, la causa real puede estar en la carcasa, en guías antiguas o deterioradas, en una instalación incorrecta o en un diseño de acceso deficiente.
Para compradores B2B y equipos de mantenimiento de instalaciones, comprobar el estado de la carcasa es una parte importante de la planificación de la sustitución de filtros.
Las fugas por bypass en filtros de aire suelen deberse a problemas sencillos de instalación.
Entre los errores habituales se incluyen:
Estos problemas pueden reducir el rendimiento real de filtración incluso cuando el filtro seleccionado es el adecuado.
La calidad de la instalación es especialmente importante tras sustituir los filtros por otros de mayor eficiencia. Un filtro de mayor eficiencia puede aumentar la resistencia al flujo de aire. Si el marco, la junta o la carcasa no quedan bien sujetos, el aire puede seguir la trayectoria de menor resistencia y pasar alrededor del filtro.
Lectura relacionada: caída de presión de los filtros de aire

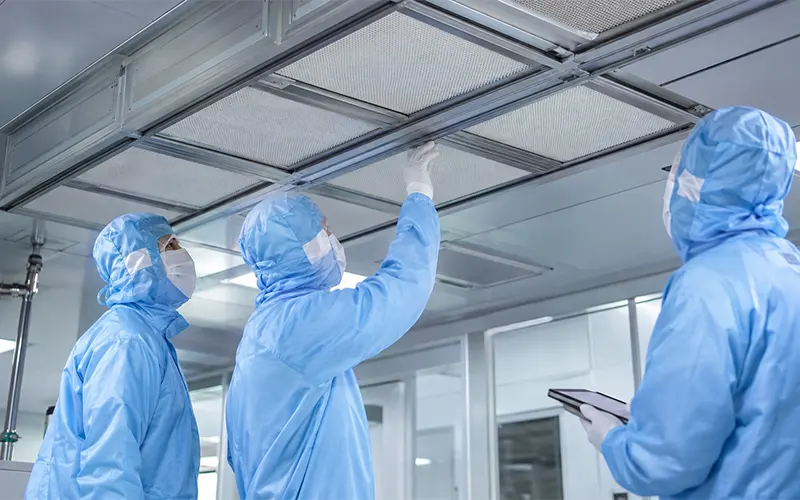

Los filtros HEPA requieren un sellado más cuidadoso que los filtros HVAC de uso general.
Se utilizan en aplicaciones como:
En estos sistemas, las fugas por bypass pueden comprometer el objetivo de la filtración de alta eficiencia.
El sellado de los filtros HEPA debe tener en cuenta:
La EPA describe los filtros HEPA como un tipo de filtro de aire mecánico plisado. En aplicaciones de alta eficiencia, es necesario prestar atención no solo al medio filtrante, sino también al ajuste del sistema y a las condiciones de uso.
En instalaciones HEPA críticas, los compradores no deben basarse únicamente en la clase del producto. También deben confirmar el método de sellado, el diseño de la carcasa, el procedimiento de instalación y los requisitos de ensayo aplicables al proyecto.
Lectura relacionada: filtros HEPA frente a ULPA
El bypass de aire puede afectar tanto a la calidad del aire como a la protección de los equipos.
Entre los posibles efectos se incluyen:
Las fugas por bypass también pueden dificultar la identificación de la causa de los problemas.
Por ejemplo, una instalación puede sustituir el filtro por otro de mayor eficiencia y seguir detectando polvo aguas abajo. El problema puede no estar en la eficiencia del filtro, sino en holguras, fallos de sellado de la junta, un ajuste deficiente de la carcasa o problemas de instalación.
Por este motivo, una revisión completa debe incluir el filtro, la carcasa y el método de instalación.
Dos filtros con la misma clasificación de eficiencia pueden ofrecer un rendimiento diferente en sistemas reales.
Las diferencias pueden incluir:
En los filtros HVAC estándar, estas diferencias pueden afectar a la limpieza aguas abajo y a las necesidades de mantenimiento. En los filtros HEPA, pueden influir en el control de fugas y en el comportamiento durante la instalación.
Por este motivo, los compradores deben comparar más que la clasificación indicada en la etiqueta.
Lectura relacionada: datos de ensayo de filtros de aire
Utilice esta lista de comprobación al revisar el sellado de filtros HVAC o filtros de sustitución.
| Elemento de inspección | Qué comprobar |
|---|---|
| Tamaño del filtro | Confirmar la longitud, anchura y profundidad reales |
| Ajuste del marco | Comprobar si existen holguras, ajuste flojo o deformaciones |
| Posición de la junta | Confirmar que la junta entre en contacto con la superficie de sellado |
| Estado de la junta | Buscar daños, grietas, envejecimiento o pérdida de compresión |
| Superficie de la carcasa | Comprobar si hay suciedad, óxido, abolladuras o zonas irregulares |
| Clips de retención | Confirmar que los clips o elementos de retención estén presentes y correctamente fijados |
| Puerta de acceso | Confirmar que la puerta cierre completamente sin dejar holguras |
| Dirección del flujo de aire | Comprobar que la orientación de instalación sea correcta |
| Alineación del banco de filtros | Confirmar que los filtros adyacentes queden asentados de forma uniforme |
| Mezcla de filtros | Evitar mezclar filtros con profundidades o tipos de marco incompatibles |

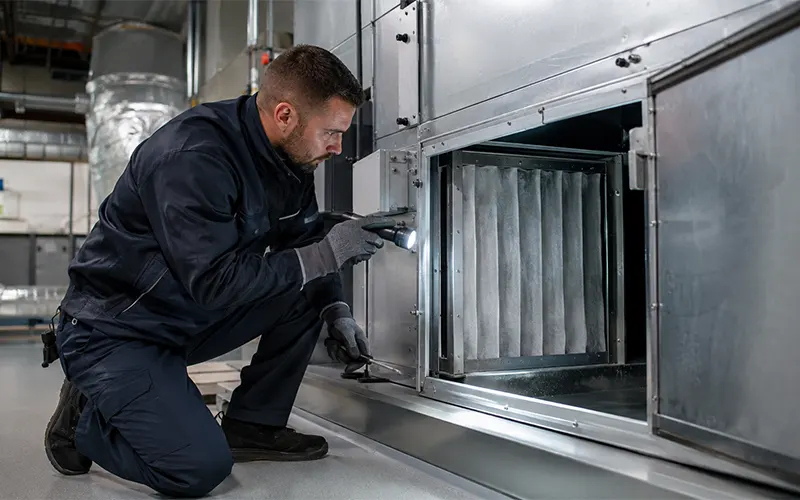

| Señales de bypass | Buscar trazas de polvo aguas abajo del filtro |
| Sellado HEPA | Confirmar la compatibilidad de la junta o del sellado con gel y los requisitos de inspección |
Para ayudar a Clean-Link a recomendar filtros con un sellado adecuado y buena compatibilidad con la instalación, los compradores deben proporcionar:
| Información necesaria | Por qué es importante |
|---|---|
| Aplicación | Define la importancia del sellado y el nivel de rendimiento |
| Tipo de sistema | AHU, FCU, MAU, techo de sala limpia, carcasa HEPA, sistema de extracción |
| Tamaño del filtro existente | Confirma las dimensiones de sustitución |
| Dimensiones reales medidas | Ayuda a evitar errores relacionados con el tamaño nominal |
| Profundidad del filtro | Confirma el espacio disponible para la instalación |
| Material del marco | Afecta a la rigidez y la compatibilidad |
| Requisitos de la junta | Confirma el método de sellado |
| Posición de la junta | Ayuda a comprobar la compatibilidad con la superficie de contacto de la carcasa |
| Dirección del flujo de aire | Ayuda a garantizar una orientación correcta de la instalación |
| Fotografías de la carcasa | Ayudan a identificar guías, clips y superficies de sellado |
| Fotografías del filtro actual | Proporcionan una referencia para la sustitución |
| Requisito de eficiencia | Confirma el objetivo de rendimiento |
| Cantidad | Facilita la preparación de la cotización y la planificación del suministro |
| Requisitos especiales | Sala limpia, HEPA, alta humedad, alta temperatura, entorno corrosivo |
Clean-Link suministra filtros de aire estándar y personalizados para sistemas HVAC, ventilación industrial, salas limpias, centros de datos, cabinas de pintura, edificios públicos e instalaciones de fabricación.
Clean-Link puede ayudar a los compradores a revisar las dimensiones del filtro, la posición de la junta, las necesidades de sellado, los requisitos de caudal de aire, los objetivos de eficiencia y las condiciones de funcionamiento.
Para proyectos de sustitución, los compradores pueden enviar fotografías, planos, muestras, dimensiones actuales del filtro, detalles de las juntas e información sobre la carcasa.
Lectura relacionada: Guía de Selección de Filtros de Aire
Las fugas por bypass en filtros de aire pueden reducir el rendimiento real de filtración incluso cuando la clasificación de eficiencia del filtro parece correcta.
Los marcos, las juntas, el estado de la carcasa, la calidad de la instalación y el ajuste dimensional influyen en la cantidad de aire que realmente atraviesa el medio filtrante.
En los sistemas HVAC de uso general, un sellado adecuado ayuda a proteger las baterías, los ventiladores, los conductos y los filtros situados aguas abajo. En aplicaciones HEPA y salas limpias, el sellado resulta aún más crítico, ya que el aire que circula por bypass puede comprometer el rendimiento de la filtración de alta eficiencia.
El filtro de aire adecuado debe adaptarse a la aplicación, las condiciones del sistema, el requisito de eficiencia, el diseño del marco, la posición de la junta y el método de instalación.
Envíe a Clean-Link las dimensiones de sus filtros, el caudal de aire, el requisito de eficiencia, los requisitos de la junta, fotografías de la carcasa y la cantidad para recibir recomendaciones de filtros adaptadas a su aplicación.
Las fugas por bypass en filtros de aire se producen cuando el aire circula alrededor del filtro en lugar de atravesar el medio filtrante. Esto puede reducir el rendimiento real de filtración.
El aire que circula por bypass no se filtra correctamente. Puede transportar polvo y partículas aguas abajo, afectando a las baterías, los ventiladores, los conductos, la limpieza de los equipos y el rendimiento general del sistema.
Sí. Incluso un filtro de alta eficiencia puede ofrecer un rendimiento inferior al esperado si el aire pasa alrededor del marco, la junta o la carcasa en lugar de atravesar el medio filtrante.
Entre las causas habituales se incluyen un tamaño de filtro incorrecto, un mal ajuste del marco, la ausencia de junta, una junta dañada, clips sueltos, guías del filtro dobladas, superficies de sellado sucias y una instalación incorrecta.
La junta de un filtro de aire ayuda a sellar el espacio entre el marco del filtro y la carcasa o el bastidor de soporte, reduciendo el bypass de aire alrededor del filtro.
No todos los filtros requieren el mismo diseño de junta. Los requisitos dependen de la aplicación, el diseño de la carcasa, el nivel de eficiencia requerido, las condiciones del flujo de aire y las necesidades de sellado.
Los filtros HEPA se utilizan para la filtración final de alta eficiencia. Si el aire pasa alrededor del filtro HEPA por bypass, es posible que el sistema no alcance el rendimiento de filtración requerido.
Antes de realizar un pedido o sustituir filtros, los compradores deben confirmar las dimensiones reales del filtro, el tipo de junta, la posición de la junta, el estado de la carcasa, el método de instalación, la dirección del flujo de aire y los requisitos de inspección.
